Accesorios: Palpadores 3D y volantes electrónicos de HEIDENHAIN 2.7
2
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014
81
2.7 Accesorios: Palpadores 3D y volantes
electrónicos de HEIDENHAIN
Palpadores 3D (opción de Software Touch probe
function)
Con los diferentes palpadores 3D de HEIDENHAIN se puede:
Ajustar piezas automáticamente
Fijar de forma rápida y precisa puntos de referencia
Realizar mediciones en la pieza durante la ejecución del
programa
Medir y comprobar herramientas
Todas las funciones de ciclos (ciclos de palpación
y ciclos de mecanizado) se describen en la
programación de ciclos del Modo de Empleo. Si
precisan dicho Modo de Empleo, rogamos se pongan
en contacto con HEIDENHAIN. ID: 679295-xx
Palpadores digitales TS 220, TS 440, TS 444, TS 640 y TS 740
Estos sistemas de palpación son especialmente adecuados para
el ajuste de pieza automático, para fijar el punto de referencia o
para mediciones en la pieza. El TS 220 transmite las señales de
conmutación a través de un cable y es por ello una alternativa
económica si ocasionalmente se debe digitalizar.

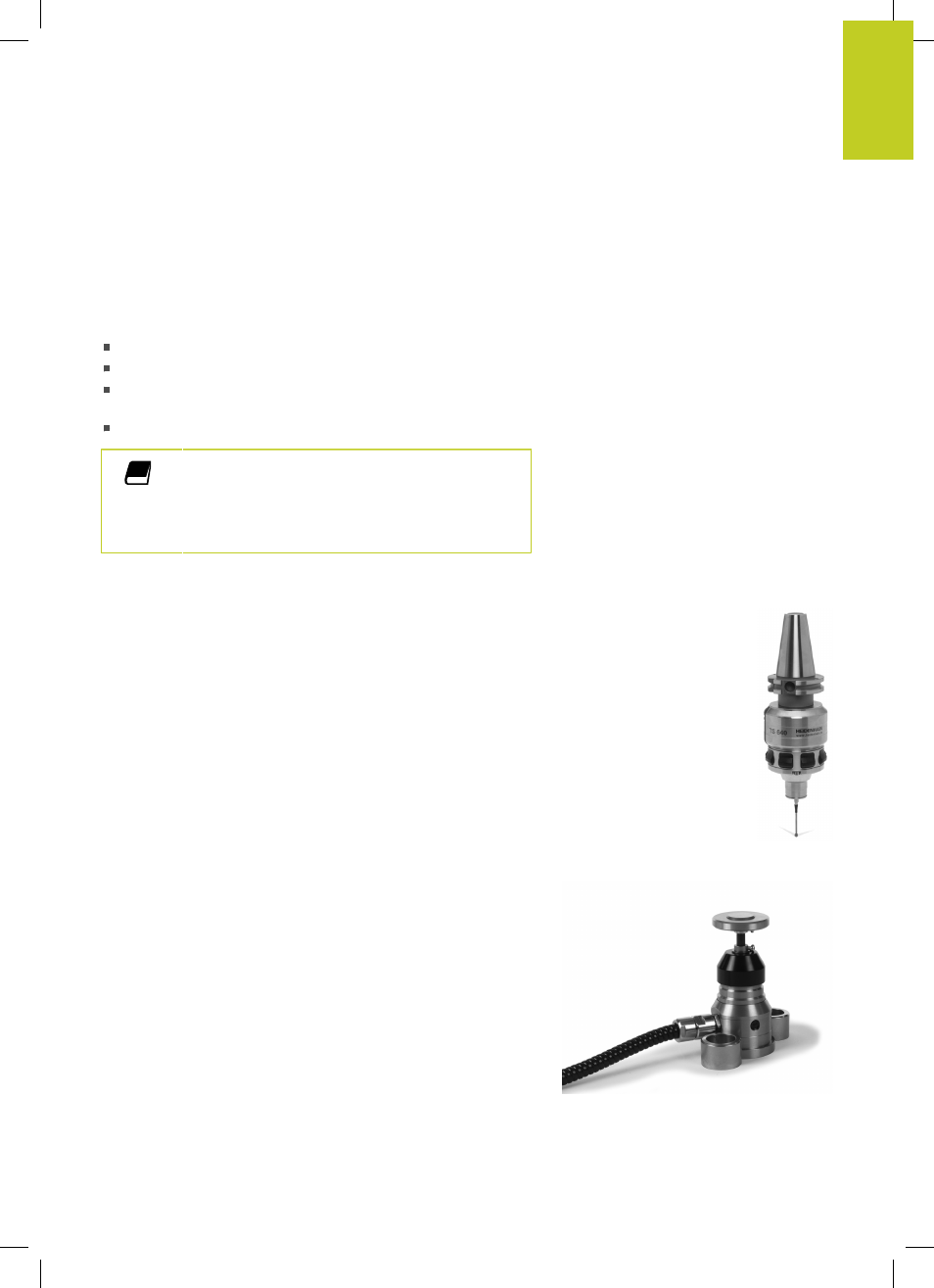

Los palpadores TS 640 (ver imagen) y el pequeño TS 440 son
especialmente adecuados para máquinas con cambiador de
herramientas, que transmiten las señales sin cable por infrarrojos.
Principio de funcionamiento: En los palpadores digitales de
HEIDENHAIN un sensor óptico sin contacto registra la desviación
del palpador. La señal creada ordena memorizar el valor real de la
posición actual del sistema de palpador.
El palpador TT 140 para la medición de herramientas
El TT 140 es un palpador 3D digital para la medición y
comprobación de herramientas. Para ello el TNC dispone de 3
ciclos con los cuales se puede calcular el radio y la longitud de la
herramienta con cabezal parado o girando. El tipo de construcción
especialmente robusto y el elevado tipo de protección hacen que
el TT 140 sea insensible al refrigerante y las virutas. La señal de
disparo se genera con una resistencia y un conmutador óptico que
se caracteriza por su alta precisión.
