Ejemplos de programación 8.6
8
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014
233

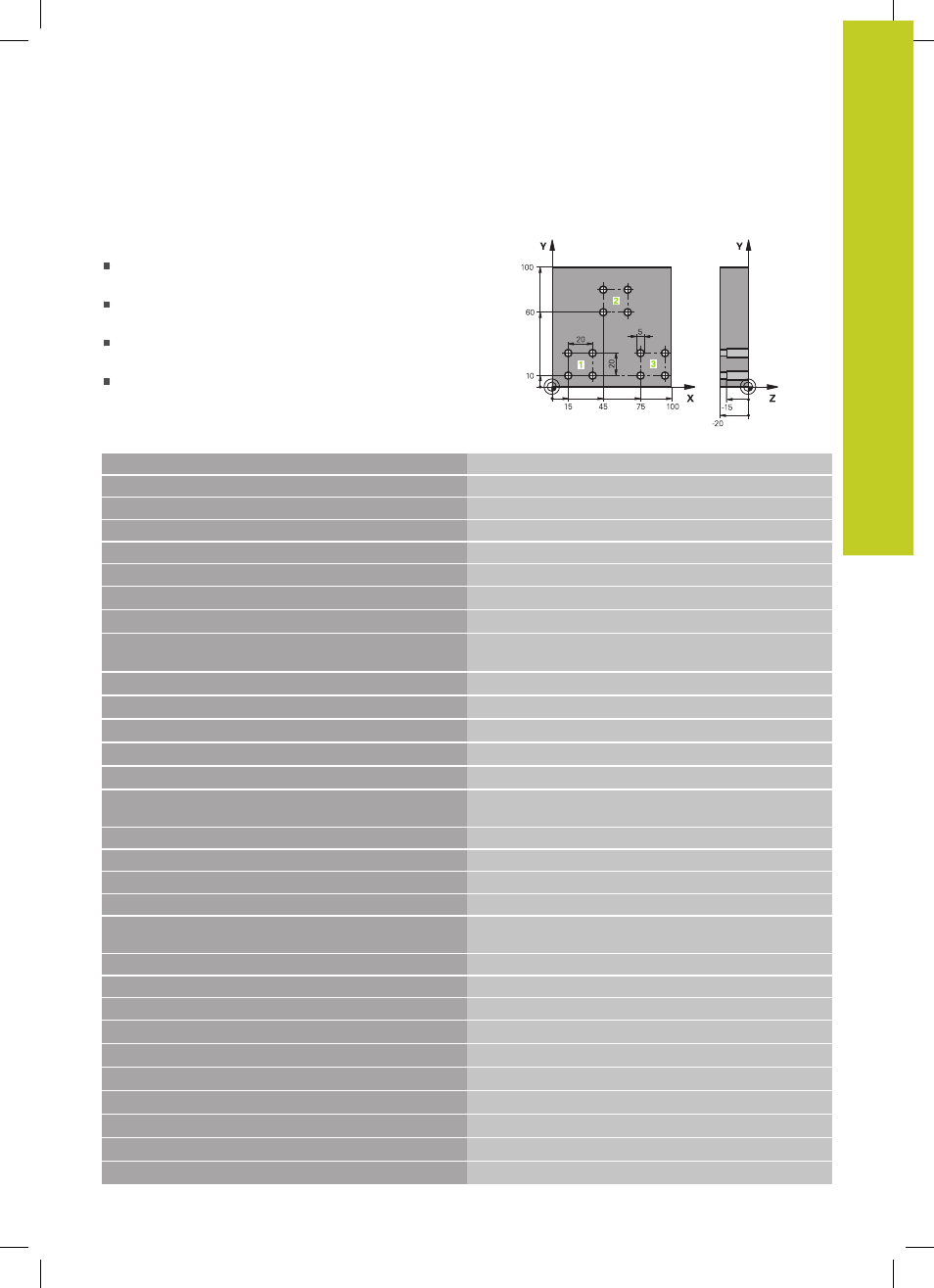

Ejemplo: Grupo de taladros con varias herramientas
Desarrollo del programa:
Programación de los ciclos de mecanizado en el
programa principal
Llamada a la figura de taladros completa
(subprograma 1)
Llegada al grupo de taladros del subprograma 1,
llamada al grupo de taladros (subprograma 2)
Programar una sola vez el grupo de taladros en el
subprograma 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 T1 G17 S5000 *
Llamada a la hta. Broca de centraje
N40 G00 G40 G90 Z+250 * Retirar la herramienta
N50 G200 TALADRAR Definición del ciclo Centraje
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-3 ;PROFUNDIDAD
Q206=250 ;PARA APROXIMACIÓN DE
PROFUNDIDAD
Q202=3 ;PROFUNDIDAD DE PASADA
Q210=0 ;TPO. ESPERA ENCIMA
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGURIDAD
Q211=0.2 ;TIEMPO DE ESPERA ABAJO
N60 L1,0 * Llamada al subprograma 1 para la figura completa de
taladros
N70 G00 Z+250 M6 * Cambio de herramienta
N80 T2 G17 S4000 * Llamada a la hta. Taladrado
N90 D0 Q201 P01 -25 * Nueva profundidad para Taladro
N100 D0 Q202 P01 +5 * Nueva aproximación para Taladro
N110 L1,0 * Llamada al subprograma 1 para la figura completa de
taladros
N120 G00 Z+250 M6 * Cambio de herramienta
N130 T3 G17 S500 * Llamada a la hta. Escariador
N140 G201 REIBEN Definición del ciclo Escariado
Q200=2 ;DIST. DE SEGURIDAD.
Q201=-15 ;PROFUNDIDAD
Q206=250 ;AVANCE AL PROFUNDIZAR.
Q211=0.5 ;TIEMPO DE ESPERA ABAJO
Q208=400 ;AVANCE DE RETROCESO F
Q203=+0 ;COORDENADAS SUPERFICIE
Q204=10 ;2ª DISTANCIA DE SEGURIDAD
