Movimientos de trayectoria - coordenadas cartesianas 6.3
6
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014
181

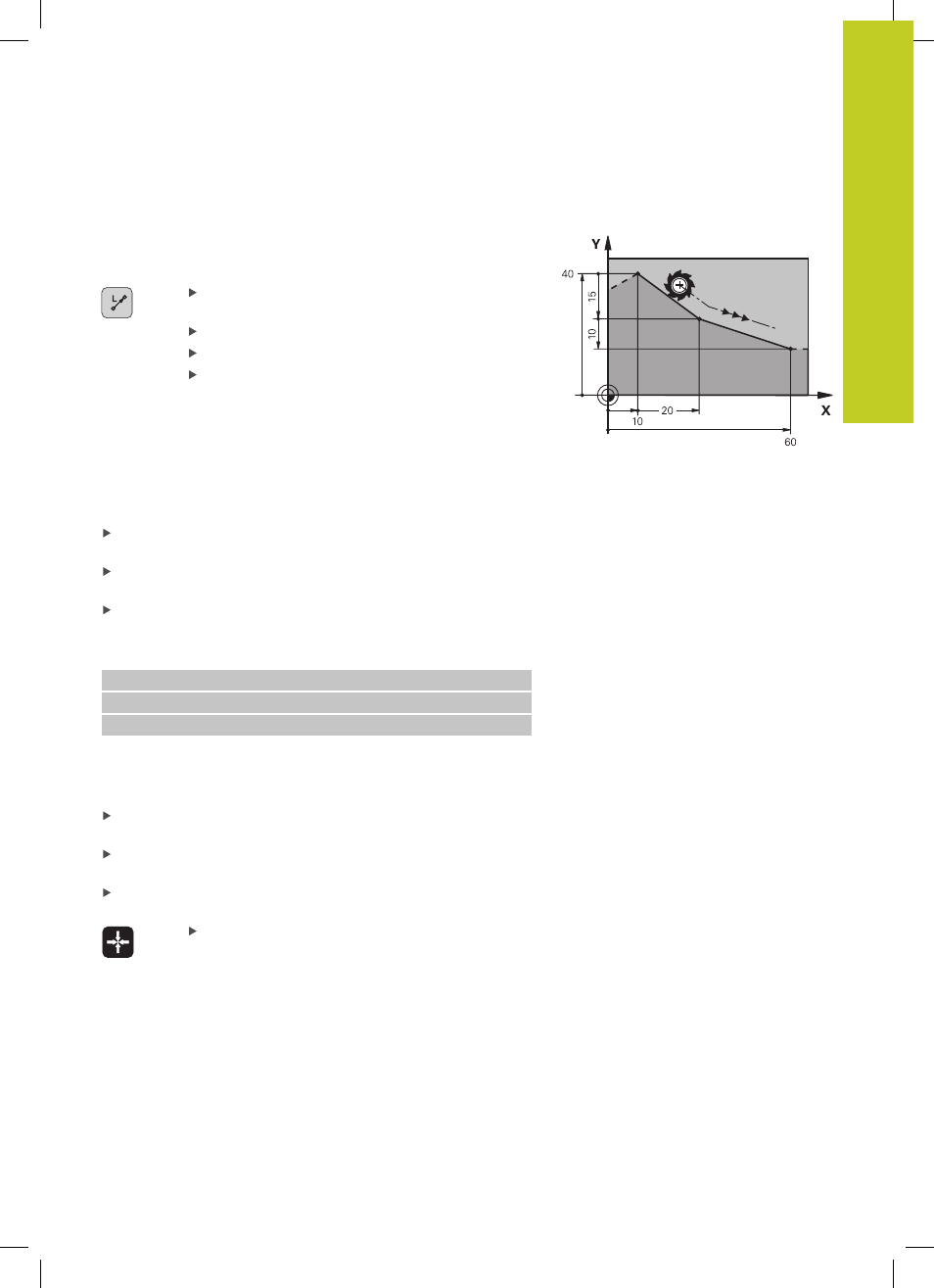

Recta en marcha rápida G00 Recta con avance G01 F
El TNC desplaza la herramienta sobre una recta desde su posición
actual hasta el punto final de la misma. El punto de partida es el
punto final de la frase anterior.
Coordenadas del punto final de la recta, en caso
necesario
Corrección de radio
Avance F
Función auxiliar M
Movimiento con avance rápido
Una frase lineal para una marcha rápida ( FRASE G00) también se
puede iniciar con la tecla L:":
Pulsar la tecla L para iniciar una frase de programa de un
movimiento en recta
Con la tecla de flecha cambiar hacia la izquierda al campo de
introducción para las funciones G.
Seleccionar la softkey G00 para un desplazamiento en marcha
rápida
Ejemplo de frases NC
N70 G01 G41 X+10 Y+40 F200 M3 *
N80 G91 X+20 Y-15 *
N90 G90 X+60 G91 Y-10 *
Aceptar la posición real
También se puede generar una frase lineal (frase G01G01) con la
tecla „ACEPTAR POSICIÓN REAL“:
Desplazar la herramienta en el modo de funcionamiento manual
a la posición que se quiere aceptar
Cambiar la visualización de la pantalla a Memorizar/Editar
programa
Seleccionar la frase del programa detrás de la cual se quiere
añadir la frase L
Pulsar la tecla „ACEPTAR POSICIÓN REAL“: El
TNC genera una frase L con las coordenadas de la
posición real
