Programación: Programar contornos
6.3 Movimientos de trayectoria - coordenadas cartesianas
6
180
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014
6.3 Movimientos de trayectoria -
coordenadas cartesianas

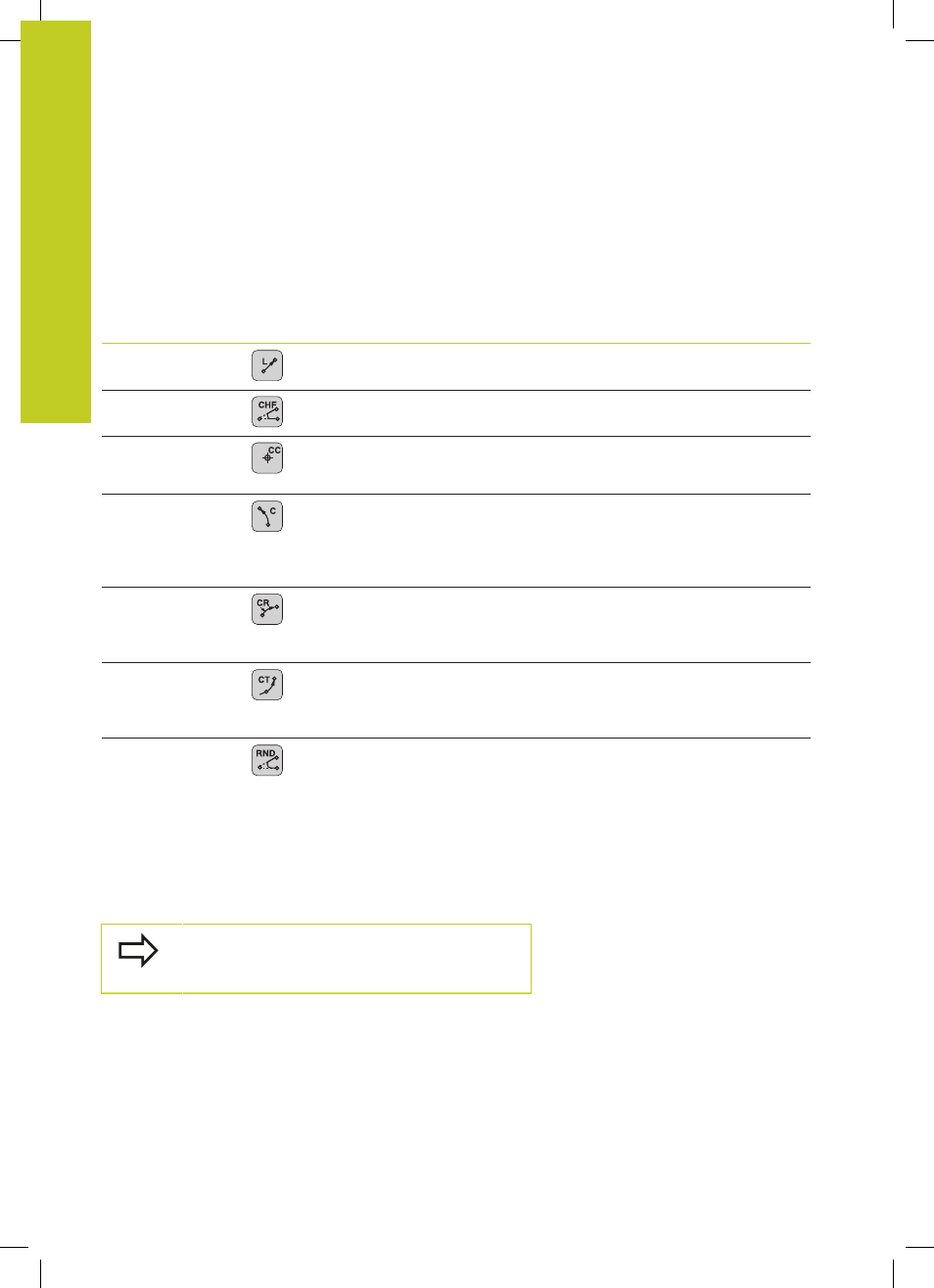

Resumen de los tipos de trayectoria
Función Tecla de función
de trayectoria Movimiento de la
herramienta Introducciones
precisas Página
Recta L
en inglés: Line
Recta Coordenadas del punto
final de la recta
181
Chaflán: CHF
inglés: CH am F er
Chaflán entre dos
rectas
Longitud del chaflán 182
Centro círculo CC ;
inglés: Circle
Center
Ninguno Coordenadas del punto
central del círculo o polo
184
Arco circular C
inglés: C ircle
Trayectoria circular
alrededor del punto
central del círculo CC, al
punto final del arco de
círculo
Coordenadas del punto
final del círculo, sentido
de giro
185
Arco circular CR
inglés.: C ircle by
R adius
Trayectoria circular con
radio determinado
Coordenadas del punto
final del círculo, radio
del círculo, sentido de
giro
186
Arco circular CT
inglés: C ircle
T angential
Trayectoria circular
tangente al tramo
anterior y posterior del
contorno
Coordenadas del punto
final del círculo
188
Redondeo de
esquinas RND
inglés: R ou ND ing
of Corner
Trayectoria circular
tangente al tramo
anterior y posterior del
contorno
Radio de la esquina R 183
Programar funciones de trayectoria
Las funciones de trayectoria se pueden programar fácilmente
mediante las teclas de funciones de trayectoria. El TNC le solicitará
los datos necesarios en los siguientes diálogos.
Para introducir las funciones DIN/ISO a través de un
teclado USB conectado hay que activar la escritura
en mayúscula.
