Programación: Programar contornos
6.3 Movimientos de trayectoria - coordenadas cartesianas
6
182
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014

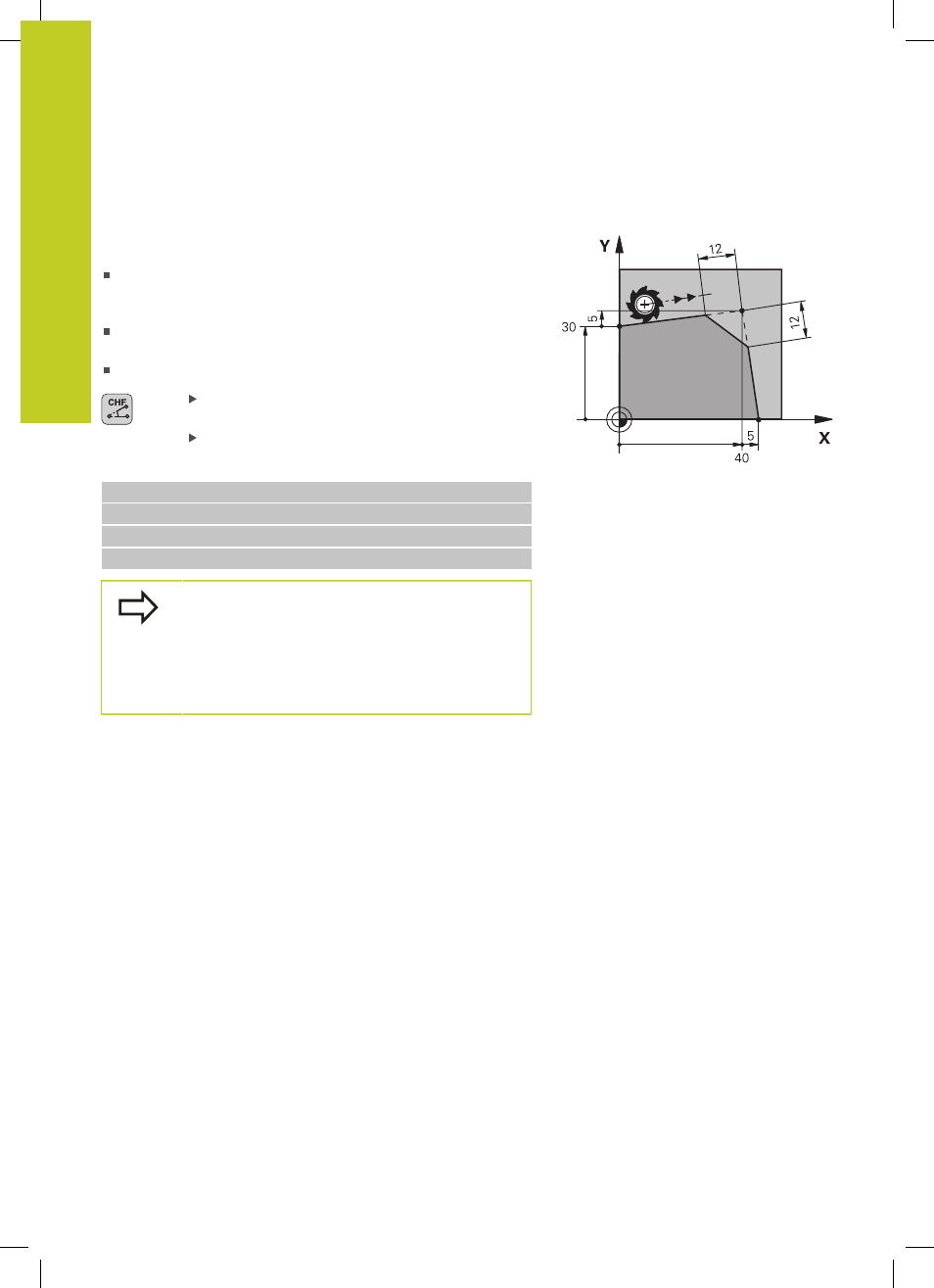

Añadir un chaflán entre dos rectas
Las esquinas del contorno generadas por la intersección de dos
rectas, se pueden recortar con un chaflán.
En las frases lineales antes y después de la frase G24, se
programan las dos coordenadas del plano en el que se ejecuta
el chaflán
La corrección de radio debe ser la misma antes y después de la
frase
G24
El chaflán debe poder realizarse con la herramienta actual
Sección del chaflán: longitud del chaflán, en caso
necesario:
Avance F (actúa solo en el frase G24)
Ejemplo de frases NC
N70 G01 G41 X+0 Y+30 F300 M3 *
N80 X+40 G91 Y+5 *
N90 G24 R12 F250 *
N100 G91 X+5 G90 Y+0 *
Un contorno no puede empezar con una frase G24.
El chaflán solo se ejecuta en el plano de mecanizado.
El punto teórico de la esquina no se mecaniza.
El avance programado en una frase CHF solo actúa
en dicha frase. Después vuelve a ser válido el avance
programado antes de la frase .
