Ejemplos de programación 9.12
9
TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014
297

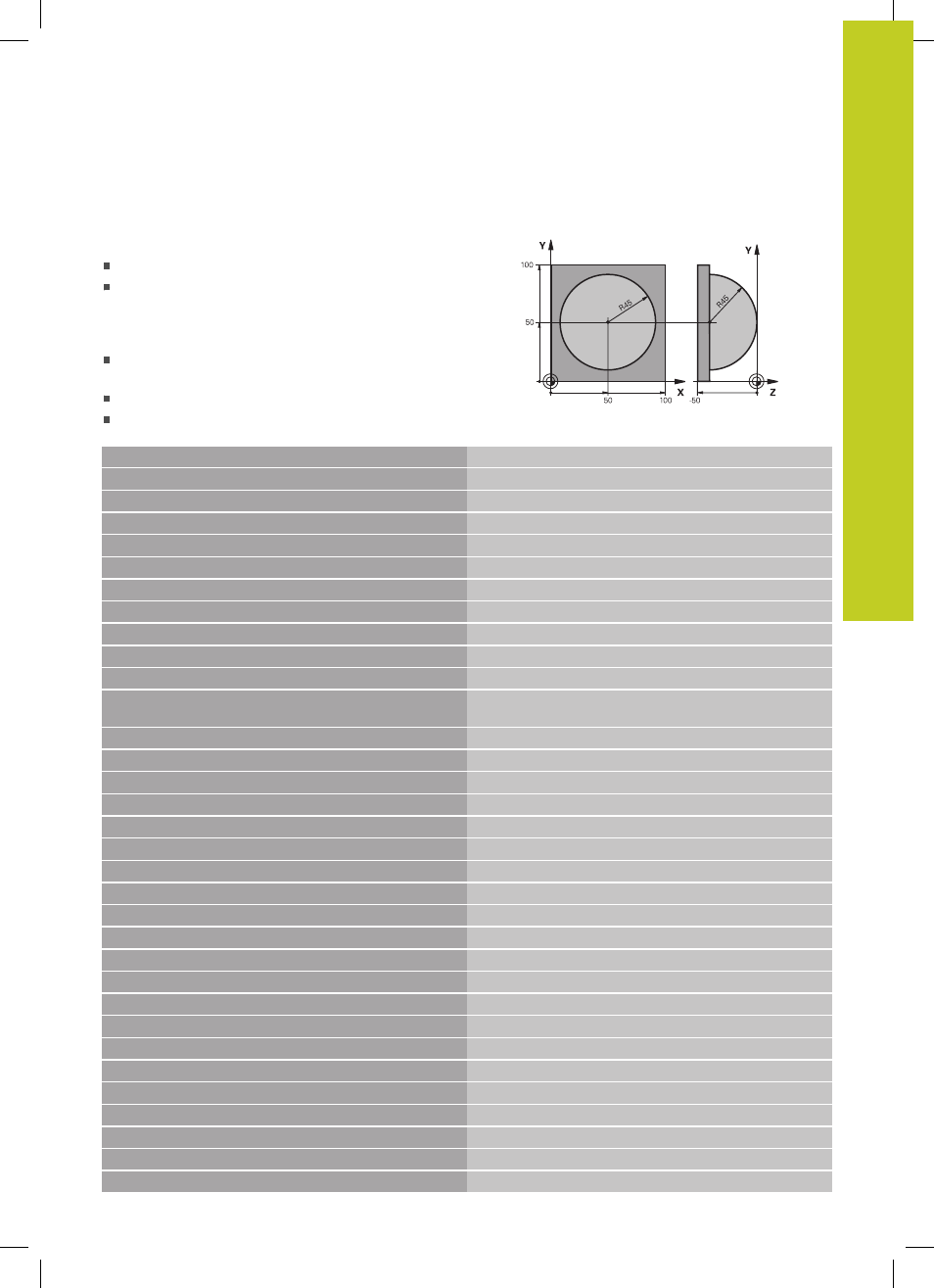

Ejemplo: Esfera convexa con fresa cilíndrica
Desarrollo del programa
El programa solo funciona con una fresa cónica
El contorno de la esfera se define mediante muchas
rectas pequeñas )plano Z/X, se define mediante Q14).
Cuando más pequeño sea el paso angular mejor se
define el contorno.
El número de pasos se determina mediante el paso
angular en el plano (mediante Q18)
La esfera se fresa en pasos 3D de abajo hacia arriba
El radio de la hta. se corrige automáticamente
%ESFERA G71 *
N10 D00 Q1 P01 +50 *
Centro eje X
N20 D00 Q2 P01 +50 * Centro eje Y
N30 D00 Q4 P01 +90 * Ángulo inicial en el espacio (plano Z/X)
N40 D00 Q5 P01 +0 * Ángulo final en el espacio (plano Z/X)
N50 D00 Q14 P01 +5 * Paso angular en el espacio
N60 D00 Q6 P01 +45 * Radio de la esfera
N70 D00 Q8 P01 +0 * Ángulo inicial en la posición de giro en el plano X/Y
N80 D00 Q9 P01 +360 * Ángulo final en la posición de giro en el plano X/Y
N90 D00 Q18 P01 +10 * Paso angular en el plano X/Y para desbaste
N100 D00 Q10 P01 +5 * Sobremedida del radio de la esfera para el desbaste
N110 D00 Q11 P01 +2 * Distancia de seguridad para posicionamiento previo en el
eje de hta.
N120 D00 Q12 P01 +350 * Avance de fresado
N130 G30 G17 X+0 Y+0 Z-50 * Definición de la pieza en bruto
N140 G31 G90 X+100 Y+100 Z+0 *
N150 T1 G17 S4000 *
Llamada a una herramienta
N160 G00 G40 G90 Z+250 * Retirar la herramienta
N170 L10,0 * Llamada al mecanizado
N180 D00 Q10 P01 +0 * Anular la sobremedida
N190 D00 Q18 P01 +5 * Paso angular en el plano X/Y para el acabado
N200 L10,0 * Llamada al mecanizado
N210 G00 G40 Z+250 M2 * Retirar la herramienta, final del programa
N220 G98 L10 * Subprograma 10: Mecanizado
N230 D01 Q23 P01 +Q11 P02 +Q6 * Cálculo de la coordenada Z para el posicionamiento previo
N240 D00 Q24 P01 +Q4 * Copiar el ángulo en el espacio (plano Z/X)
N250 D01 Q26 P01 +Q6 P02 +Q108 * Corregir el radio de la espera para el posicionamiento previo
N260 D00 Q28 P01 +Q8 * Copiar la posición de giro en el plano
N270 D01 Q16 P01 +Q6 P02 -Q10 * Tener en cuenta la sobremedida en el radio de la esfera
N280 G54 X+Q1 Y+Q2 Z-Q16 * Desplazamiento del punto cero al centro de la esfera
N290 G73 G90 H+Q8 * Cálculo del ángulo inicial de la posición de giro en el plano
N300 G98 L1 * Posicionamiento previo en el eje del cabezal
N310 I+0 J+0 * Fijar el polo en el plano X/Y para el posicionamiento previo
N320 G11 G40 R+Q26 H+Q8 FQ12 * Posicionamiento previo en el plano
