Programación: Mecanizado multieje

12.3 Fresado frontal en el plano inclinado (Opción de software 2)

12

358

TNC 620 | Modo de empleo Programación DIN/ISO | 1/2014

12.3

Fresado frontal en el plano inclinado
(Opción de software 2)

Función

En relación con las nuevas funciones

PLANE y M128 se puede

realizar un

fresado en frontal

en un plano de mecanizado

inclinado. Para ello se dispone de dos posibilidades de definición:

Fresado frontal mediante desplazamiento incremental de un eje

basculante
Fresado frontal mediante vectores normales

El fresado frontal en el plano inclinado solo funciona

con fresa radial. Con cabezales / mesas basculantes

de 45º se puede definir el ángulo de fresado también

como ángulo espacial. Utilizar para ello la .ver

"FUNCTION TCPM (Opción de software 2)".

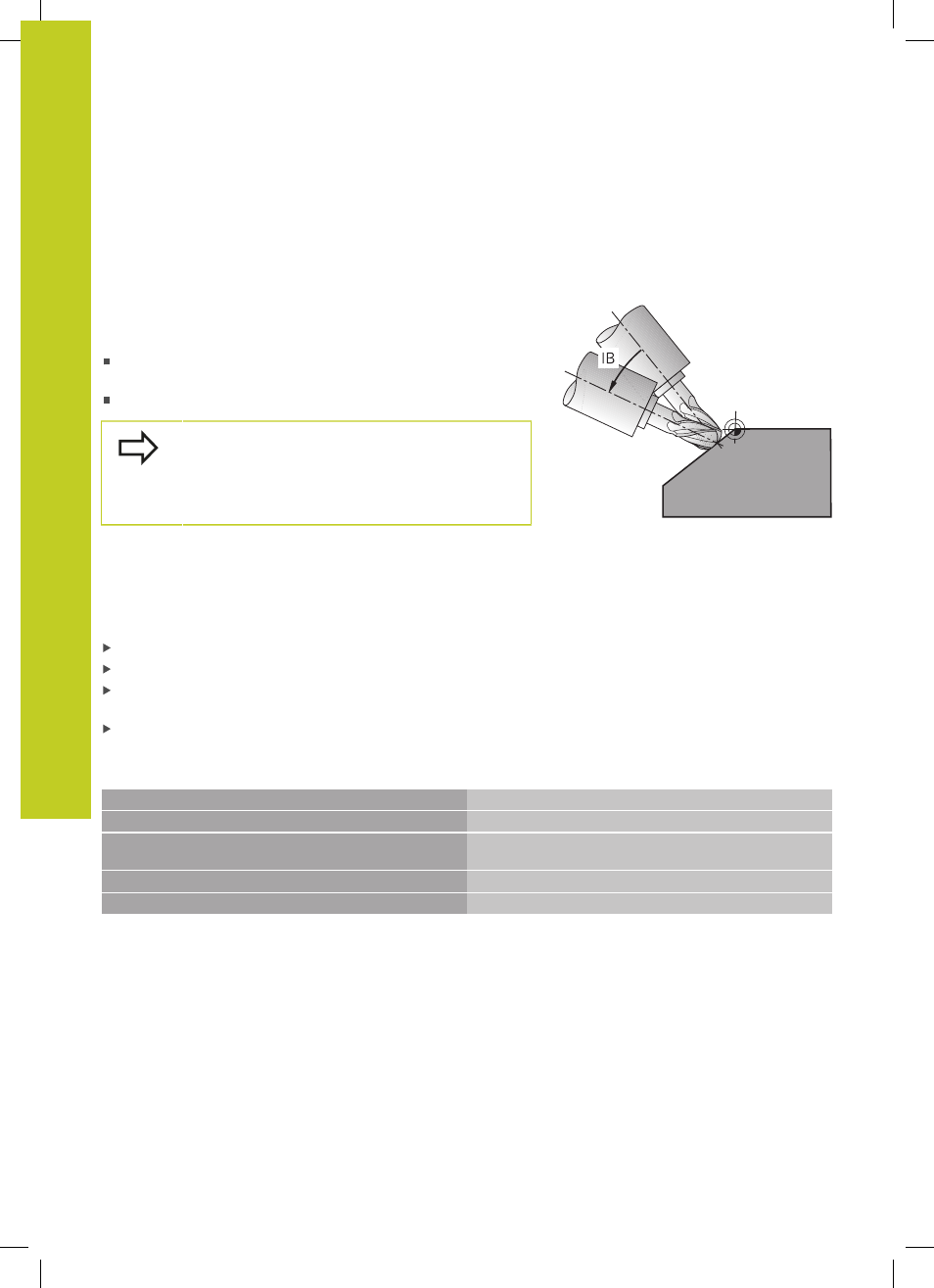

Fresado frontal mediante desplazamiento incremental
de un eje rotativo

Retirar la herramienta
Activar M128
Definir una función PLANE cualquiera, teniendo en cuenta el

comportamiento del posicionamiento
Mediante una frase de recta desplazar de forma incremental el

ángulo frontal deseado en el eje correspondiente

Ejemplo de frases NC

...
N12 G00 G40 Z+50 M128 *

Posicionar a la altura de seguridad, activar M128

N13 PLANE SPATIAL SPA+0 SPB-45 SPC+0 MOVE ABST50

F900 *

Definir y activar la función PLANE

N14 G01 G91 F1000 B-17 *

Ajustar ángulo de fresado

...

Definir el mecanizado en el plano inclinado
