424 Ciclos de palpación: Controlar las piezas automáticamente
16.13 MEDIR PLANO (ciclo 431, DIN/ISO: G431)
16.13 MEDIR PLANO (ciclo 431,
DIN/ISO: G431)
Desarrollo del ciclo

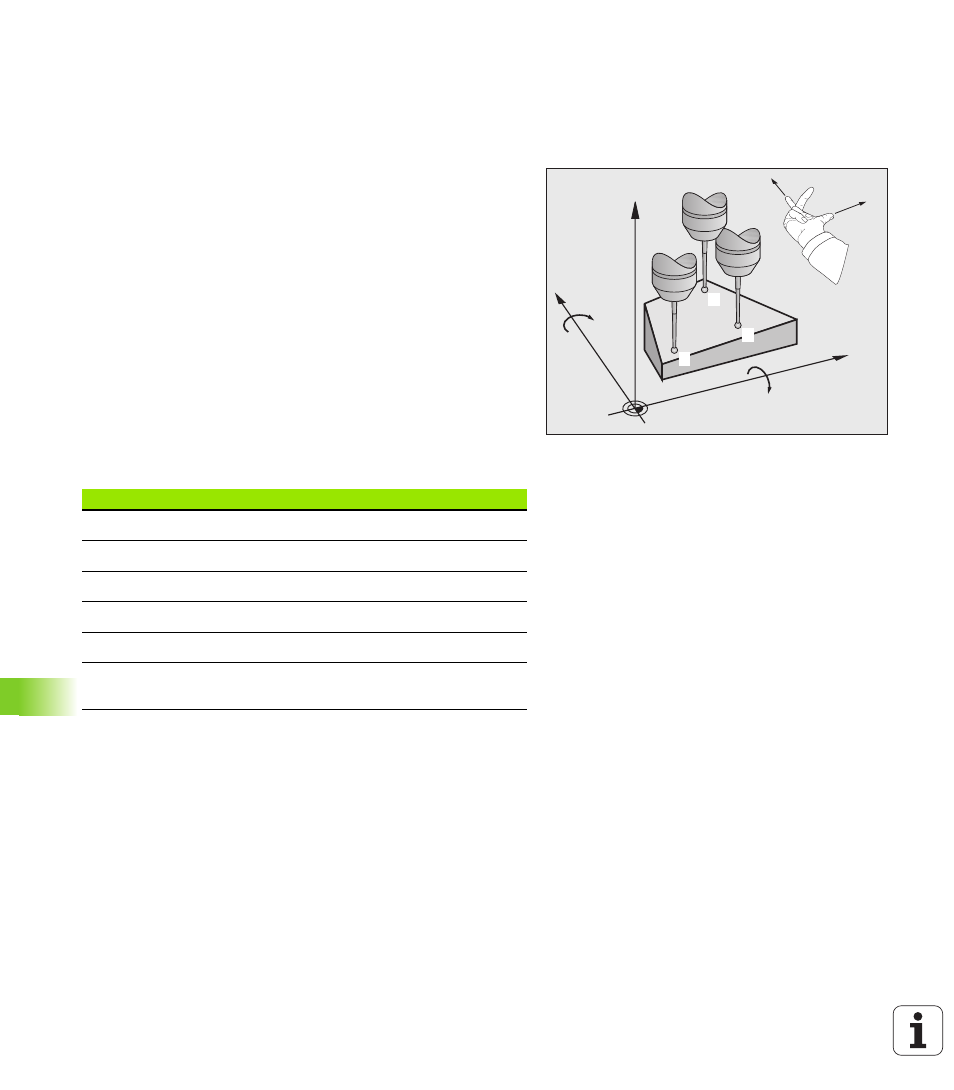

El ciclo de palpación 431 calcula el ángulo de un plano mediante la
medición de tres puntos y memoriza los valores en los parámetros del
sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecutar ciclos de palpación" en pág. 306) hacia el punto de
palpación programado
1 y mide allí el primer punto del plano. Para
ello, el TNC desplaza el palpador según la distancia de seguridad
en la dirección opuesta a la palpación
2 A continuación el palpador retrocede a la altura de seguridad,
después en el plano de mecanizado al punto de palpación
2 y allí
mide el valor real del segundo punto del plano
3 A continuación el palpador retrocede a la altura de seguridad,
después en el plano de mecanizado al punto de palpación
3 y allí
mide el valor real del tercer punto del plano
4 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza los valores angulares calculados en los
siguientes parámetros Q:
X
Z
Y
1
2
3
+X
+Y
A
B
Nº de parámetro Significado
Q158 Ángulo de proyección del eje A
Q159 Ángulo de proyección del eje B
Q170 Ángulo espacial A
Q171 Ángulo espacial B
Q172 Ángulo espacial C
Q173 a Q175 Valores de medición en el eje de
palpación (primer hasta tercer medición)
