5.7 ISLA CIR
C
ULAR (ciclo 257
, DIN/ISO: G257)
U
Profundidad
Q201 (valor incremental): Distancia entre
la superficie de la pieza y la base de la isla. Campo de
entrada -99999,9999 hasta 99999,9999
U
Profundidad de paso
Q202 (valor incremental):
Medida, según la cual la hta. penetra cada vez en la
pieza; introducir un valor mayor que 0. Campo de
introducción 0 a 99999,9999
U
Avance al profundizar
Q206: Velocidad de
desplazamiento de la hta. durante el desplazamiento
a profundidad en mm/min. Campo de introducción 0
a 99999,9999 FMAX, FAUTO, FU, FZ
U
Distancia de seguridad
Q200 (valor incremental):
Distancia entre la superficie frontal de la hta. y la
superficie de la pieza. Campo de introducción 0 a
99999.9999 alternativo PREDEF
U
Coordenada de la superficie de la pieza
Q203
(valor absoluto): Coordenada absoluta de la superfice
de la pieza. Campo de introducción -99999,9999 a
99999.9999
U
2ª distancia de seguridad
Q204 (valor incremental):
Coordenada del eje de la hta. en la cual no se puede
producir ninguna colisión entre la hta. y la pieza
(medio de sujeción) Campo de introducción 0 a
99999.9999 alternativo PREDEF
U
Factor de solapamiento en la trayectoria
Q370:
Q370 x radio de la hta. da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,9999 alternativo PREDEF
Ejemplo: Bloques NC
8 CYCL DEF 257 ISLA CIRCULAR
Q223=60
;DIÁMETRO DE LA PIEZA ACABADA
Q222=60
;DIÁM. DE LA PIEZA EN BRUTO
Q368=0.2
;SOBREMEDIDA LATERAL
Q207=500
;AVANCE DE FRESADO
Q351=+1
;TIPO DE FRESADO
Q201=-20
;PROFUNDIDAD
Q202=5
;PROFUNDIDAD DE PASO
Q206=150
;AVANCE AL PROFUNDIZAR
Q200=2
;DISTANCIA DE SEGURIDAD
Q203=+0
;COORDENADA SUPERFICIE
Q204=50
;2A. DIST.DE SEGURIDAD
Q370=1
;SOLAPAMIENTO DE LA
TRAYECTORIA
9 CYCL CALL POS X+50 Y+50 Z+0 FMAX M3

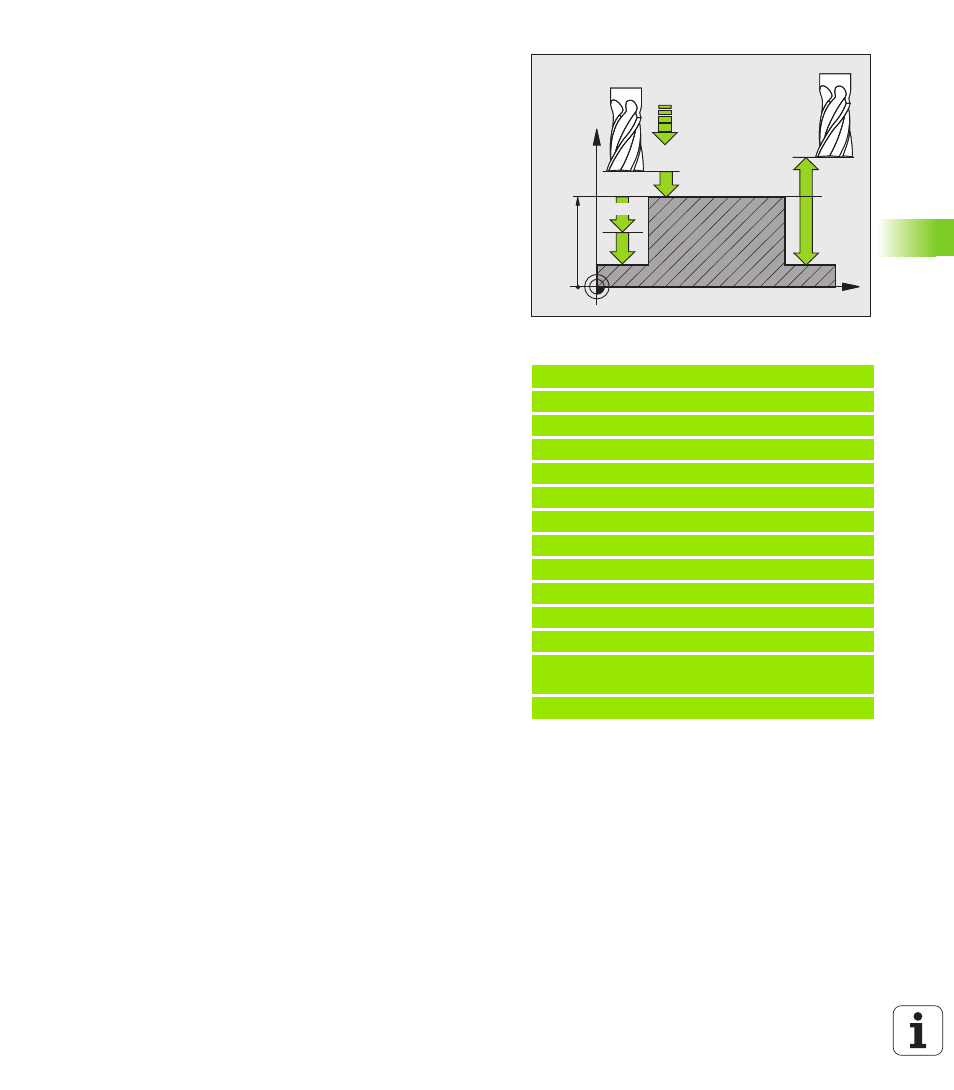

X
Z
Q200
Q201
Q206
Q203
Q204
Q202
