HEIDENHAIN iTNC 530 365
15.1
0
PT
O
. REF
. CENTR
O
CIR
C
UL
O
T
A
LADR
OS (ciclo 416, DIN/ISO: G416)
15.10 PTO. REF. CENTRO CIRCULO
TALADROS (ciclo 416, DIN/ISO:
G416)
Desarrollo del ciclo

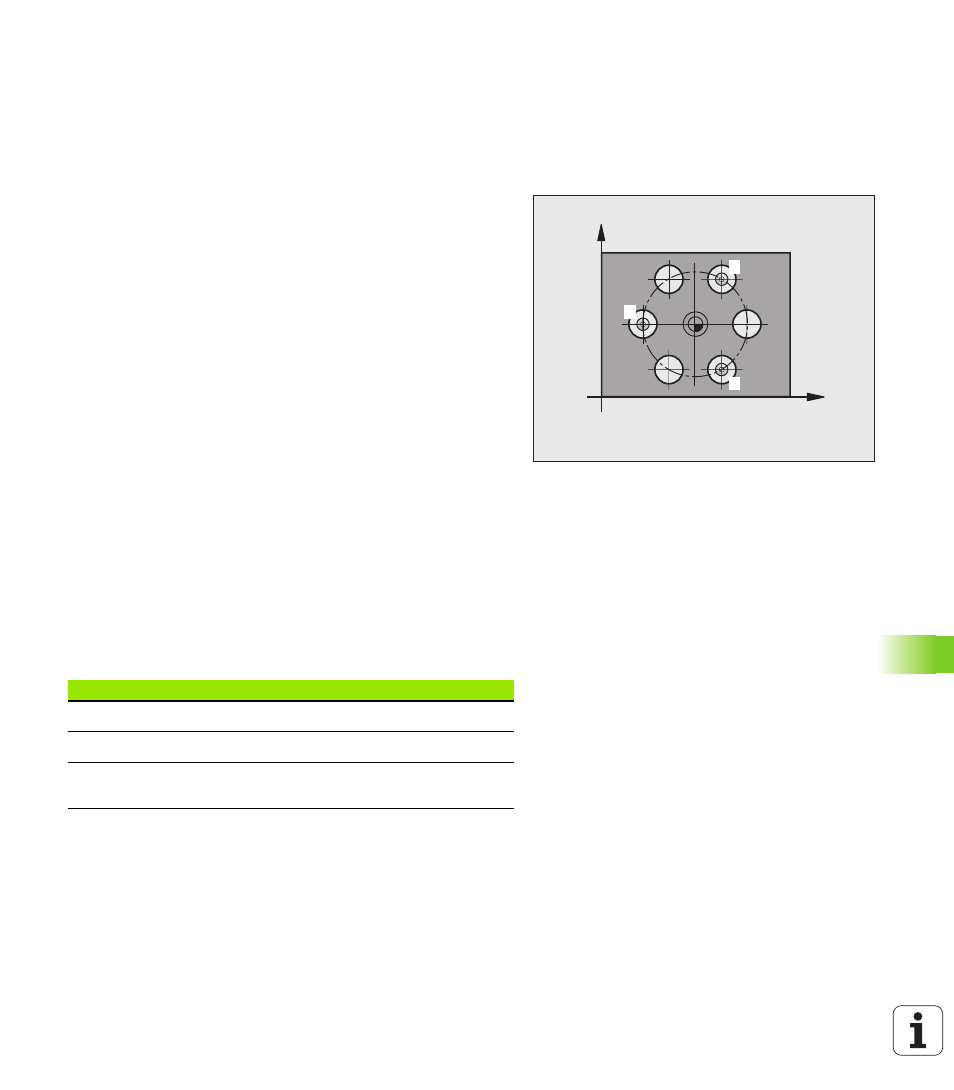

Con el ciclo de palpación 416 se calcula el centro de un círculo de
taladros mediante la medición de tres taladros y se fija dicho centro
como punto de referencia. Si se desea, el TNC también puede escribir
el punto central en una tabla de puntos cero o en una tabla de presets.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecutar ciclos de palpación" en pág. 306) hasta el centro del
primer taladro introducido
1
2 Finalmente el palpador se desplaza a la altura de medida
introducida y registra mediante cuatro palpaciones el primer centro
del taladro
3 Después el palpador retrocede a la altura segura y posiciona sobre
el centro programado del segundo taladro
2
4 El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el segundo centro del taladro
5 Después el palpador retrocede a la altura segura y se posiciona
sobre el centro programado del tercer taladro
3
6 El TNC desplaza el palpador a la altura de medición introducida y
registra mediante cuatro palpaciones el tercer centro del taladro
7 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en pág. 332) y memoriza los valores actuales
en los parámetros Q ejecutados a continuación
8 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1
2
3
Nº de parámetro Significado
Q151 Valor real del centro en eje principal
Q152 Valor real del centro en eje auxiliar
Q153 Valor real del diámetro del círculo de
taladros
