HEIDENHAIN iTNC 530 417
16.1
1
MEDIR COORDENAD
A
(ciclo 427
, DIN/ISO: G427)
16.11 MEDIR COORDENADA (ciclo 427,
DIN/ISO: G427)

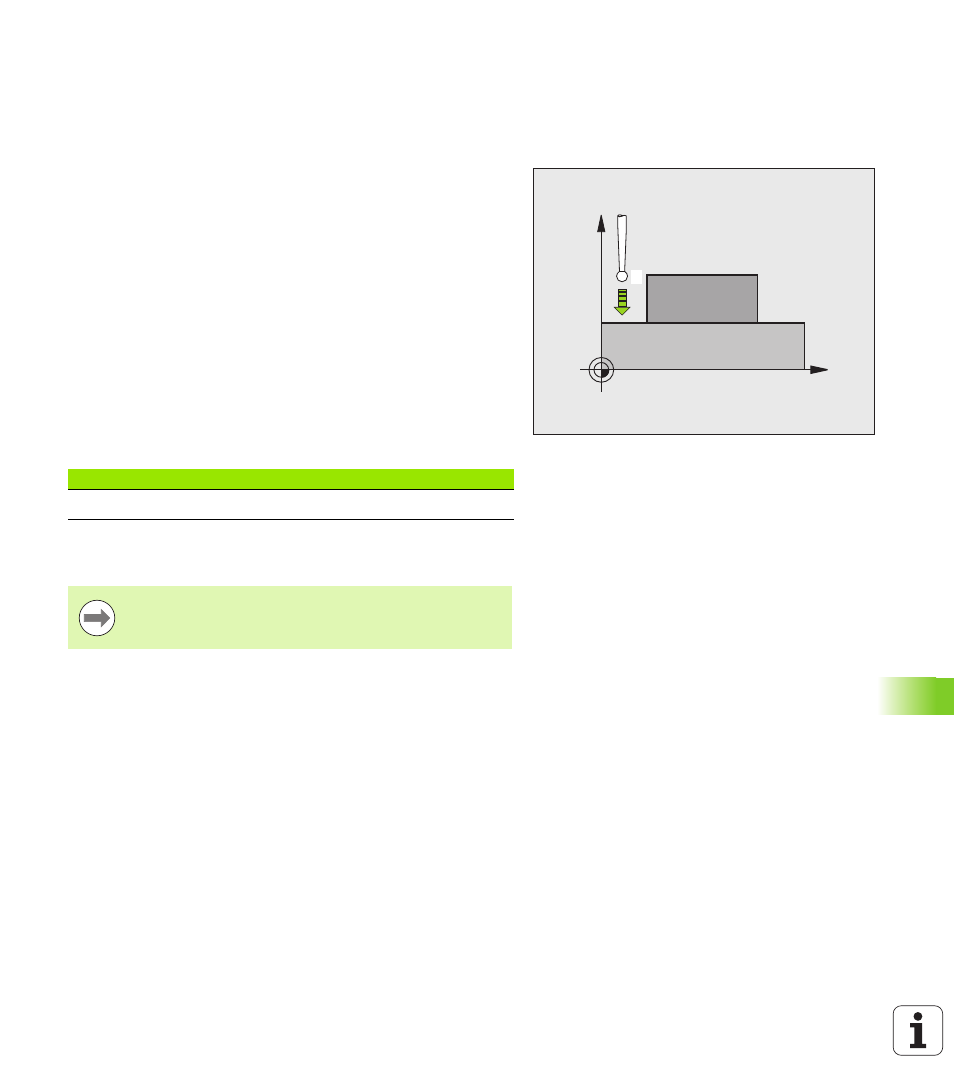

Desarrollo del ciclo
El ciclo de palpación 427 calcula una coordenada en cualquier eje
seleccionable y memoriza el valor en un parámetro del sistema. Una
vez definidos los valores de tolerancia correspondientes en el ciclo, el
TNC realiza una comparación del valor real-nominal y memoriza la
diferencia en un parámetro del sistema.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecutar ciclos de palpación" en pág. 306) hacia el punto de
palpación
1 . Para ello, el TNC desplaza el palpador según la
distancia de seguridad en la dirección de desplazamiento opuesta
a la determinada
2 A continuación el TNC posiciona el palpador en el plano de
mecanizado sobre el punto de palpación introducido
1 y mide allí el
valor real en el eje seleccionado
3 Para finalizar el TNC hace rectroceder el palpador a la altura de
seguridad y memoriza la coordenada calculada en los siguientes
parámetros Q:
¡Tener en cuenta durante la programación!
X
Z
1
Nº de parámetro Significado
Q160 Coordenada medida
Antes de definir el ciclo deberá programarse una llamada a
la herramienta para la definición del eje de palpación.
