15.9 PTO. REF. ESQUINA INTERIOR
(ciclo 415, DIN/ISO: G415)
Desarrollo del ciclo
Con el ciclo de palpación 415 se calcula el punto de intersección de
dos rectas y se fija dicho punto de intersección como punto de
referencia. Si se desea, el TNC también puede escribir el punto de
intersección en una tabla de puntos cero o en una tabla de presets.
1 El TNC posiciona el palpador en avance rápido (valor de MP6150 o
bién MP6361) y según la lógica de posicionamiento (véase
"Ejecutar ciclos de palpación" en pág. 306) hacia el primer punto de
palpación

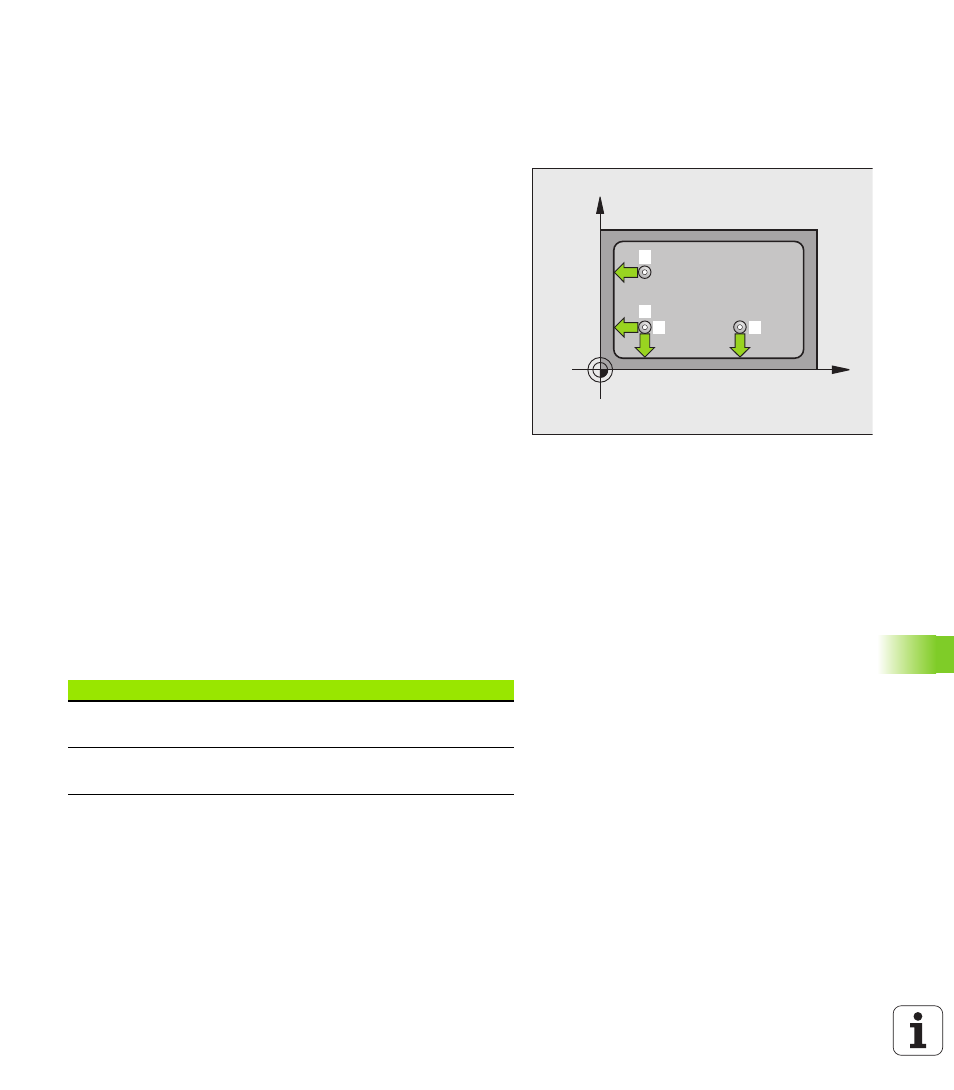

1 que se define en el ciclo (ver figura arriba a la derecha).
Para ello, el TNC desplaza el palpador según la distancia de
seguridad en la dirección de desplazamiento opuesta a la que le
corresponde
2 A continuación el palpador se desplaza a la altura de la medición
programada y ejecuta el primer proceso de palpación con avance
de palpación (MP6120 o bién MP6360) La dirección de palpación
resulta del número que identifica la esquina
3 Después el palpador se desplaza al siguiente punto de palpación 2
y ejecuta el segundo proceso de palpación
4 El TNC posiciona el palpador en el punto de palpación 3 y después
en el punto de palpación 4 y ejecuta en ese punto el tercer o cuarto
proceso de palpación
5 A continuación el TNC posiciona el palpador de nuevo en la altura
de seguridad y procesa el punto de referencia calculado en relación
con los parámetros de ciclo Q303 y Q305 (véase "Guardar punto de
referencia calculado" en pág. 332) y memoriza las coordenadas de
la esquina calculada en los parámetros Q ejecutados a
continuación
6 Cuando se desee, el TNC determina seguidamente en una
palpación previa separada el punto de referencia en el eje de
palpación
X
Y
1 2
3
4
Nº de parámetro Significado
Q151 Valor actual de la esquina en el eje
principal
Q152 Valor actual de la esquina en el eje
auxiliar
