412 Ciclos de palpación: Controlar las piezas automáticamente

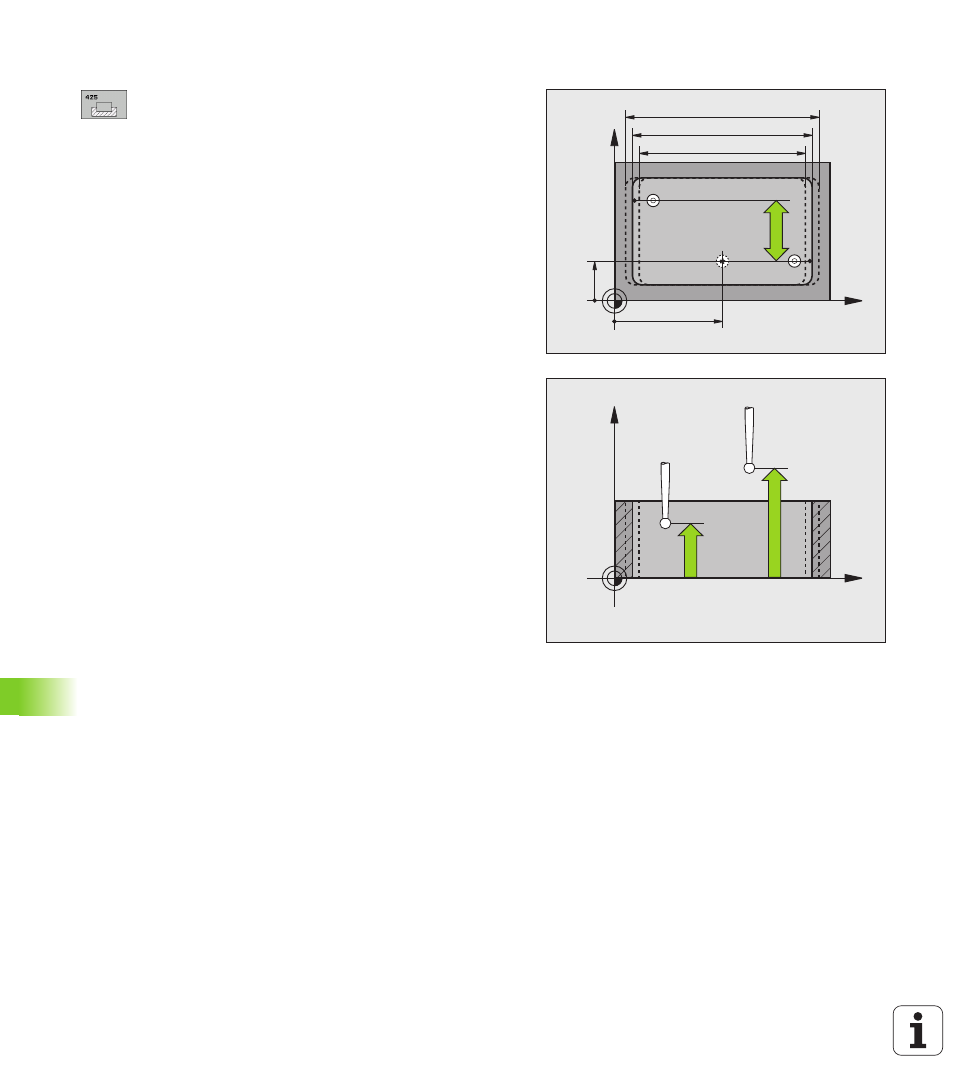

16.9 MEDIR ANCHURA INTERIOR
(ciclo 425, DIN/ISO: G425)
Parámetros de ciclo
U Punto inicial 1er eje Q328 (valor absoluto):
Punto de partida del proceso de palpación en el eje
principal del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Punto inicial 2º eje Q329 (valor absoluto): Punto
de partida del proceso de palpación en el eje
auxiliar del plano de mecanizado. Campo de
introducción -99999,9999 a 99999.9999
U Desvío para la 2ª medición Q310 (offset del valor
incremental): Valor según el cual se desvía el
palpador antes de la segunda medición. Si se
programa 0, el TNC no desvía el palpador. Campo
de introducción -99999,9999 a 99999.9999
U Eje de medición Q272: Eje del plano de mecanizado
en el que debe realizarse la medición:
1:Eje principal = eje de medida
2:Eje auxiliar = eje de medida
U Altura de la medición en el eje del palpador
Q261 (valor absoluto): Coordenada del centro de la
bola (=punto de contacto) en el eje de palpación,
desde la cual se quiere realizar la medición. Campo de
introducción -99999,9999 a 99999.9999
U Altura de seguridad Q260 (valor absoluto):
Coordenada en el eje del palpador, en la cual no se
puede producir ninguna colisión entre el palpador y la
pieza. Campo de introducción -99999,9999 bis
99999,9999 alternativo PREDEF
U Longitud nominal Q311: Valor nominal de la longitud
a medir. Campo de introducción 0 a 99999.9999
U Cota máxima Q288: Longitud máxima admisible.
Campo de introducción 0 a 99999.9999
U Cota mínima Q289: Longitud mínima admisible.
Campo de introducción 0 a 99999.9999
Q329
Q328
X
Y
Q289
Q311
Q288
Q272=1
Q272=2
Q310
X
Z
Q261
Q260
