HEIDENHAIN iTNC 530 391
16.3 PLANO DE REFERENCIA P
o
lar (ciclo 1, DIN/ISO)
16.3 PLANO DE REFERENCIA Polar
(ciclo 1, DIN/ISO)

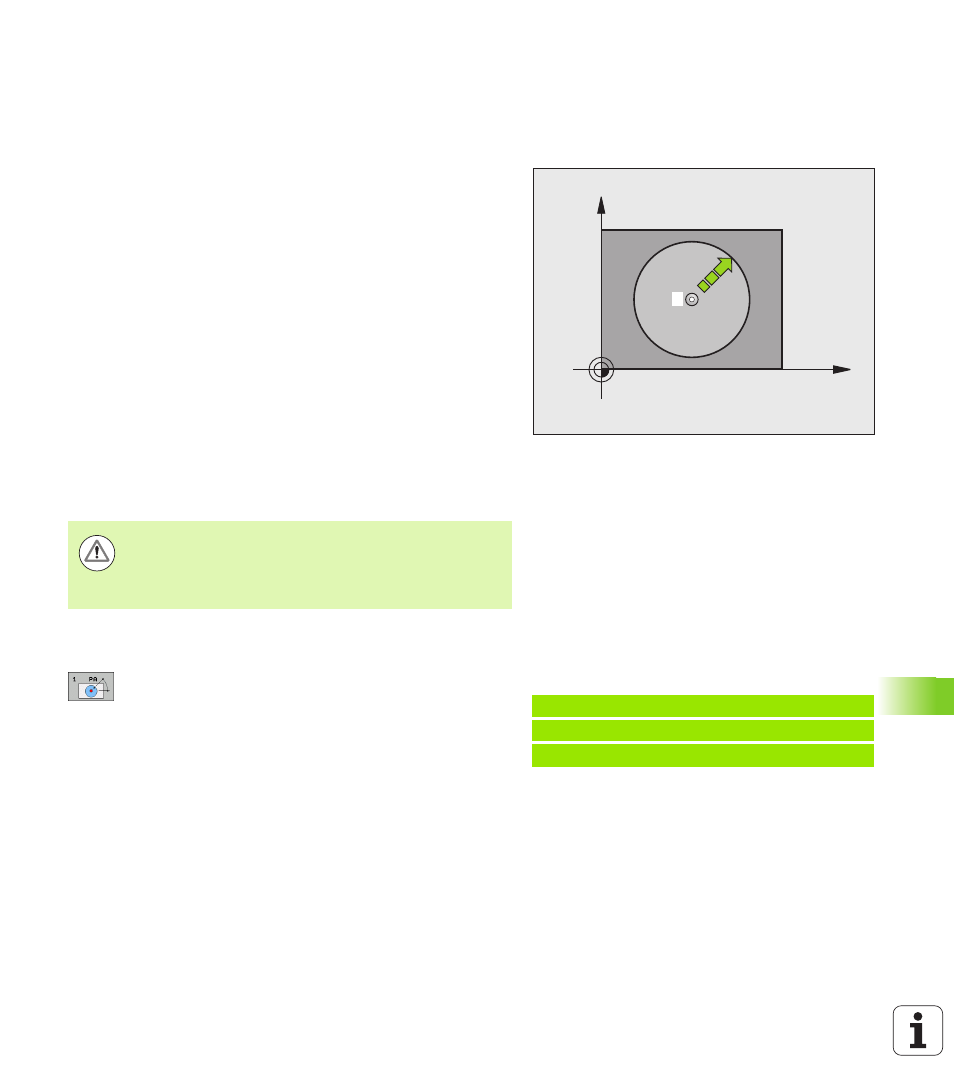

Desarrollo del ciclo
El ciclo de palpación 1 calcula cualquier posición de la pieza en
cualquier dirección de palpación.
1 El palpador se aproxima en un movimiento 3D con avance rápido
(valor de MP6150 o MP6361) a la posición previa programada en el
ciclo
1
2 A continuación el palpador ejecuta el proceso de palpación con el
avance de palpación (MP6120 o bién MP6360). En el proceso de
palpación el TNC desplaza simultáneamente dos ejes
(dependiendo del ángulo de palpación). La dirección de palpación
se determina mediante el ángulo en polares introducido en el ciclo
3 Una vez que el TNC ha registrado la posición, el palpador retrocede
al punto de partida del proceso de palpación. Además el TNC
memoriza las coordenadas de la posición en las que se encontraba
el palpador en el momento de producirse la señal, en los
parámetros Q115 a Q119.
¡Tener en cuenta durante la programación!
Parámetros de ciclo
U Eje de palpación : Introducir el eje de palpación con
las teclas de manual o mediante el teclado ASCII.
Confirmar con la tecla ENT. Campo de introducción X,
Y
ó Z
U Ángulo de palpación : ángulo referido al eje de
palpación , en el cual debe desplazarse el palpador.
Campo de introducción -180,0000 180,0000
U Valor nominal de la posición : Mediante las teclas
de los ejes o a través del teclado ASCII, introducir
todas las coordenadas para el posicionamiento previo
del palpador. Campo de introducción -99999,9999 a
99999.9999
U Finalizar la introducción: Pulsar la tecla ENT
X
Y
1
¡Atención: Peligro de colisión!
Preposicionar el sistema de palpación de tal manera que
se evite una colisión al desplazar la preposición
programada.
Ejemplo: Bloques NC
67 TCH PROBE 1.0 PUNTO DE REFERENCIA POLAR
68 TCH PROBE 1.1 ÁNGULO X: +30
69 TCH PROBE 1.2 X+5 Y+0 Z-5
