8
Bases

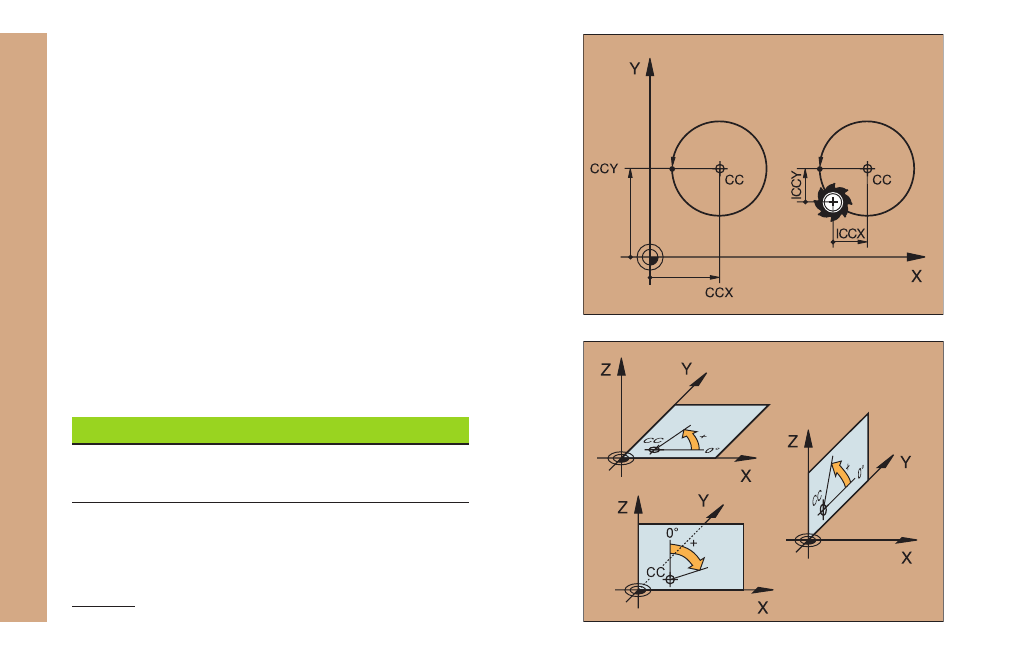

Punto central del círculo y polo: CC
Se introduce el punto central del círculo CC, para poder programar
movimientos circulares con la función C (véase pág. 17).
CC se utiliza también como polo para la indicación de cotas en
coordenadas polares.
CC se determina en coordenadas cartesianas*.
Un punto central del círculo o polo CC determinado en coordenadas
absolutas, se refiere siempre al punto de referencia de la pieza.
Un punto central del círculo o polo CC en incremental se refiere
siempre a la última posición programada de la herramienta.
Eje de referencia angular
Los ángulos – p.ej. ángulo en coordenadas polares PA y ángulo
de giro ROT – se refieren al eje de referencia.
P l a n o Eje de referencia y dirección 0°
X/Y X
Y/Z Y
Z/X Z
*Punto central del círculo en coordenadas polares: vease programación FK
