Cajeras, islas y ranuras
Cajeras, islas y ranuras

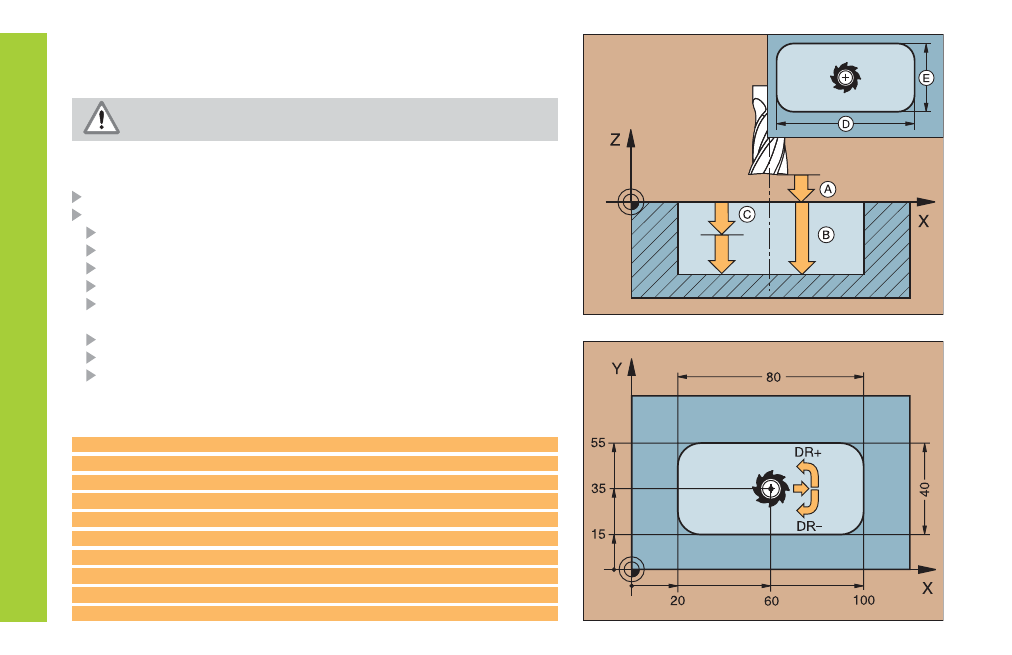

FRESADO DE CAJERAS (4)
¡El ciclo precisa de una fresa con dentado frontal cortante en
el centro (DIN 844) o pretaladrado en el centro de la cajera!
El fresado comienza en el sentido positivo del eje de la cara más larga y
en cajeras cuadradas en dirección Y positiva.
Posicionamiento previo en el centro de la cajera con corrección de radio R0
CYCL DEF: seleccionar el ciclo 4 FRESADO DE CAJERA
Distancia de seguridad: A
Profundidad del fresado profundidad de la cajera: B
Profundidad de pasada: C
Avance al profundizar
Longitud lado 1 longitud de la cajera, paralela al primer
eje principal del plano de mecanizado: D
Long. lado 2 anchura de la cajera, signo siempre positivo: E
Avance
Giro en sentido horario: DR–
fresado sincronizado con M3: DR+
fresado a contramarcha con M3: DR–
12 CYCL DEF 4.0 FRESADO DE CAJERA
13 CYCL DEF 4.1 DIST. 2
14 CYCL DEF 4.2 PROF. -10
15 CYCL DEF 4.3 APROX. 4 F80
16 CYCL DEF 4.4 X+80
17 CYCL DEF 4.5 Y+40
18 CYCL DEF 4.6 F100 DR+
19 L Z+100 R0 FMAX M6
20 L X+60 Y+35 FMAX M3
21 L Z+2 FMAX M99
