4 1
Cajeras, islas y ranuras

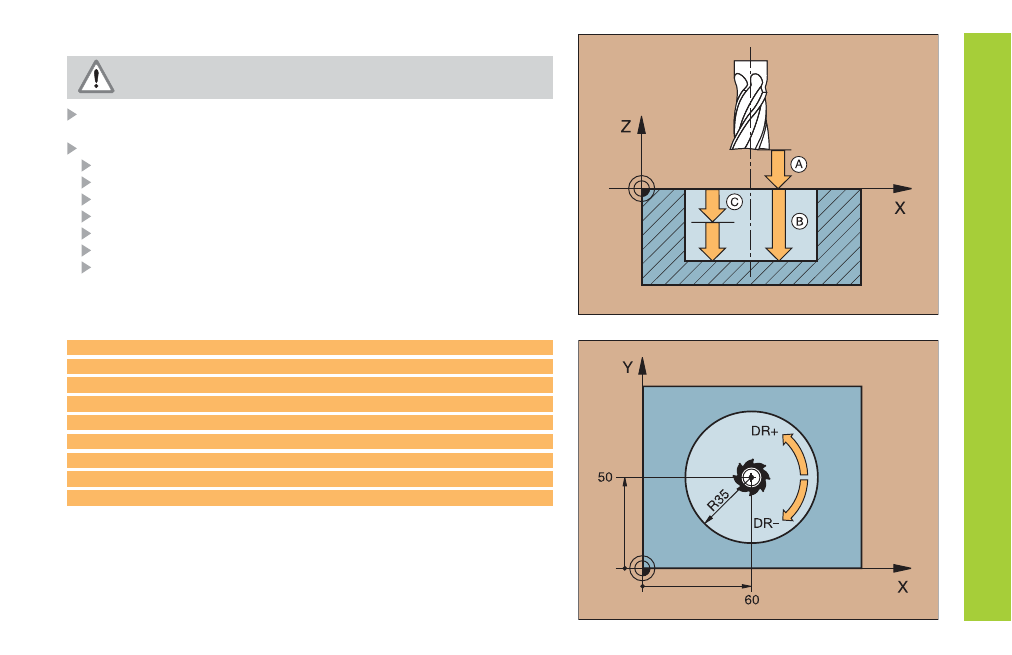

CAJERA CIRCULAR (5)
¡El ciclo precisa de una fresa con dentado frontal cortante en
el centro (DIN 844) o pretaladrado en el centro de la cajera!
Posicionamiento previo en el centro de la cajera con corrección de
radio R0
CYCL DEF: seleccionar el ciclo 5
Distancia de seguridad: A
Profundidad del fresado profundidad de la cajera: B
Profundidad de pasada: C
Avance al profundizar
Radio del círculo R radio de la cajera círcular
Avance
Giro en sentido horario: DR–
fresado sincronizado con M3: DR+
fresado a contramarcha con M3: DR–
17 CYCL DEF 5.0 CAJERA CIRCULAR
18 CYCL DEF 5.1 DIST. 2
19 CYCL DEF 5.2 PROF. -12
20 CYCL DEF 5.3 APROX. 6 F80
21 CYCL DEF 5.4 RADIO 35
22 CYCL DEF 5.5 F100 DR+
23 L Z+100 R0 FMAX M6
24 L X+60 Y+50 FMAX M3
25 L Z+2 FMAX M99
