1 8
Tipos de tra
y
ectoria
página 19
página 22
página 21
página 21
página 23

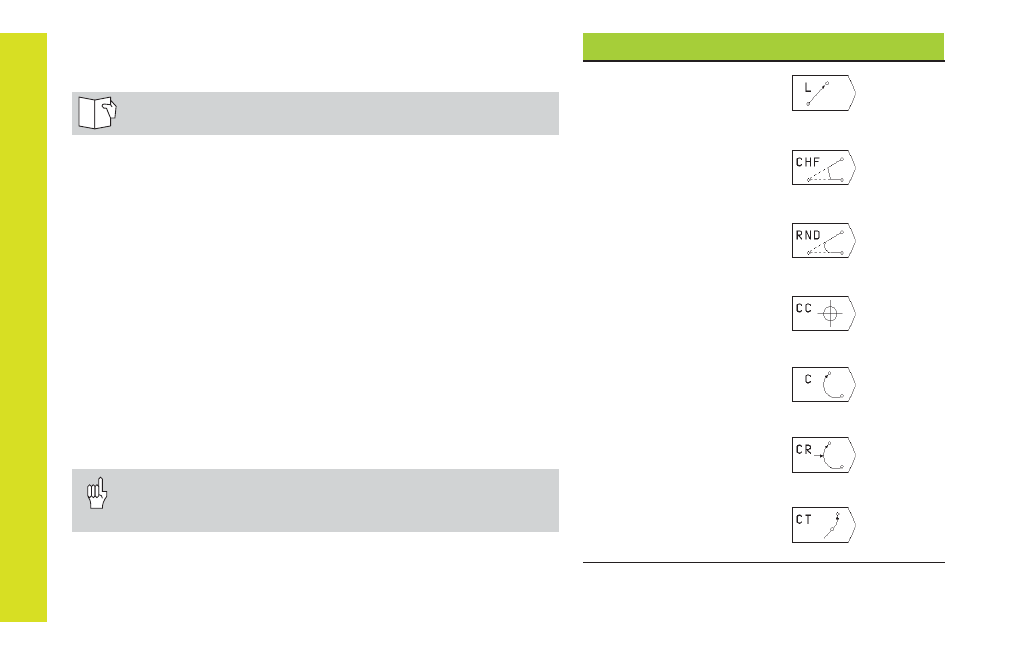

Tipos de trayectoria
R e c t a
Chaflán
entre dos rectas
Redondeo de esquinas
Introducir el punto central
del círculo
o las
coordenadas del polo
Trayectoria circular
alrededor
del punto central
del círculo CC
Trayectoria circular con
indicación del radio
Trayectoria circular
tangente
al elemento
anterior del contorno
página 20
página 20
Tipos de trayectoria para frases de
p o s i c i o n a m i e n t o
Véase “Programación: Programar contornos”.
N o r m a t i v a
Para la programación del movimiento de la herramienta se supone
que es la herramienta la que se desplaza y la pieza la que está quieta.
Introducción de las posiciones de destino
Las posiciones de destino pueden introducirse bién en coordenadas
polares – tanto en absolutas como incrementales, o mezcladas
absolutas e incrementales.
Indicaciones en la frase de posicionamiento
Una frase de posicionamiento completa contiene las siguientes
indicaciones:
• Tipo de trayectoria
• Coordenadas del punto final del contorno (posición de destino)
• Corrección de radio RR/RL/R0
• Avance F
• Función auxiliar M
¡Posicionar la herramienta al principio de un programa de
mecanizado, de tal forma que no se perjudique ni a la
herramienta ni a la pieza!
