5 7

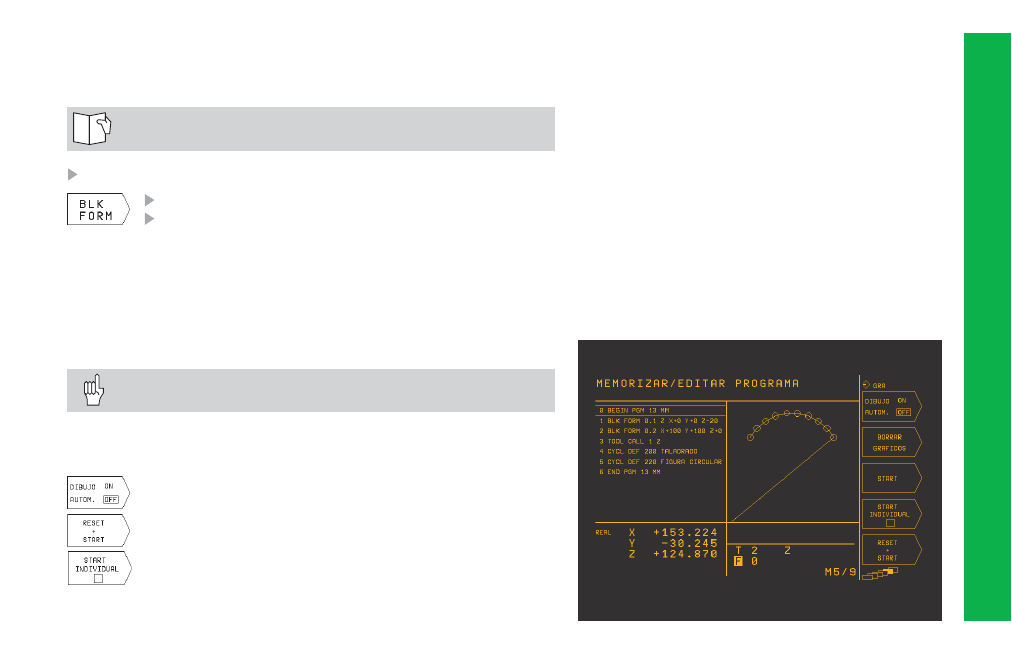

Gráficos y visualizaciones de estado
Gráficos y visualizaciones de estado
Determinación de la pieza en la ventana gráfica
Véase “Test de programa y ejecución de programa, Gráficos”
En el programa ya abierto pulsar la softkey BLK FORM
Eje de la herramienta
PUNTO MIN y MAX
Gráfico de programación
¡Seleccionar la subdivisión de la pantalla
PROGRAMA+GRAFICOS o GRAFICOS!
Durante la introducción del programa, el TNC puede representar el
contorno programado en un gráfico bidimensional:
Gráfico automático
Iniciar el gráfico manualmente
Iniciar el gráfico frase a frase
