Cajeras, islas y ranuras

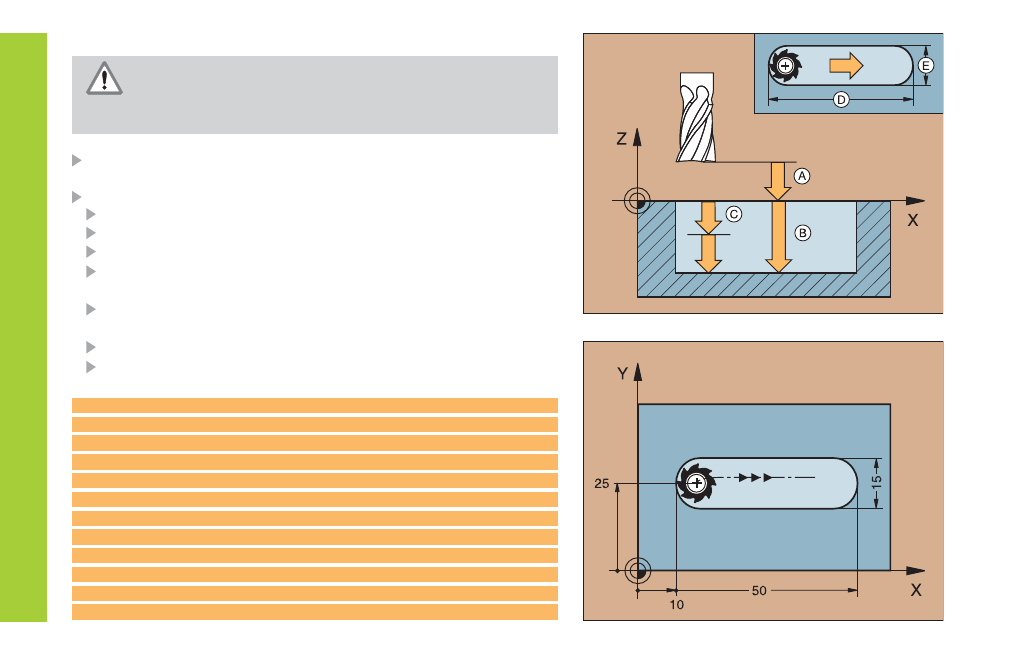

FRESADO DE RANURAS (3)
• ¡El ciclo precisa de una fresa con dentado frontal cortante
en el centro (DIN 844) o pretaladrado en el punto de partida!
• ¡El diámetro de la fresa no puede ser mayor que la anchura
de la ranura ni menor que la mitad de la misma!
Posicionamiento previo en el centro de la ranura y desplazado en la
ranura según el radio de la herramienta R0
CYCL DEF: seleccionar el ciclo 3 FRESADO DE RANURAS
Distancia de seguridad: A
Prof. de fresado profundidad de la ranura: B
Profundidad de pasada: C
Avance al profundizar velocidad de desplazamiento al
penetrar la herramienta en la pieza
Longitud lado 1 longitud de la ranura:
D
Determinar el primer sentido del corte mediante el signo
Longitud lado 2 anchura de la ranura: E
Avance (para realizar el fresado)
10 TOOL DEF 1 L+0 R+6
11 TOOL CALL 1 Z S1500
12 CYCL DEF 3.0 FRESADO DE RANURAS
13 CYCL DEF 3.1 DIST. 2
14 CYCL DEF 3.2 PROF. -15
15 CYCL DEF 3.3 APROX. 5 F80
16 CYCL DEF 3.4 X+50
17 CYCL DEF 3.5 Y+15
18 CYCL DEF 3.6 F120
19 L Z+100 R0 FMAX M6
20 L X+16 Y+25 R0 FMAX M3
21 L Z+2 M99
