4 7
Figura de puntos
Figuras de puntos

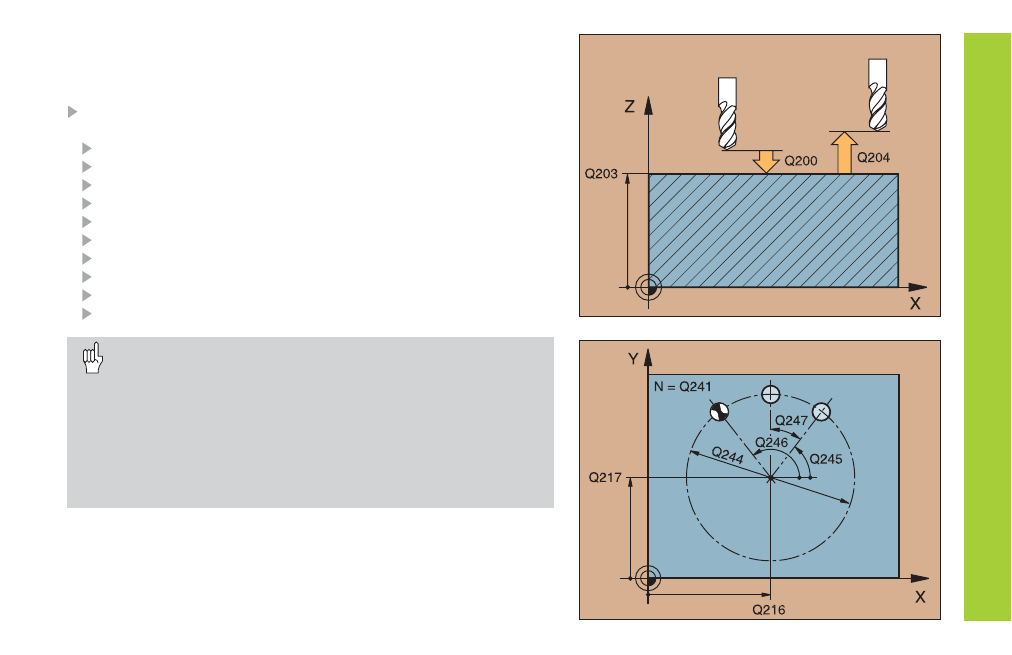

Figura de puntos sobre círculo (220)
CYCL DEF: Seleccionar el ciclo 220 FIGURA DE PUNTOS SOBRE
CÍRCULO
Centro 1er eje: Q216
Centro 2º eje: Q217
Diametro del círculo parcial Q244
Angulo inicial: Q245
Angulo final: Q246
Paso angular: Q247
Número de mecanizados: Q241
Distancia de seguridad: Q200
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
• ¡El ciclo 220 FIGURA DE PUNTOS SOBRE CIRCULO actua
desde su definición!
• ¡El ciclo 220 llama automáticamente al último ciclo de
mecanizado definido!
• Con el ciclo 220 se pueden combinar los siguientes ciclos:
1, 2, 3, 4, 5, 17, 200, 201, 202, 203, 204, 212, 213, 214, 215
• ¡distancia de seguridad, coordenadas de la superficie de la
pieza Y 2ª distancia de seguridad actuan siempre del ciclo
220!
El TNC posiciona la herramienta automáticamente en el eje de la
misma y en el plano de mecanizado.
