HEIDENHAIN TNC 310 (286 140) Pilot - Manual (Página 22)

2 2
Tipos de tra
y
ectoria

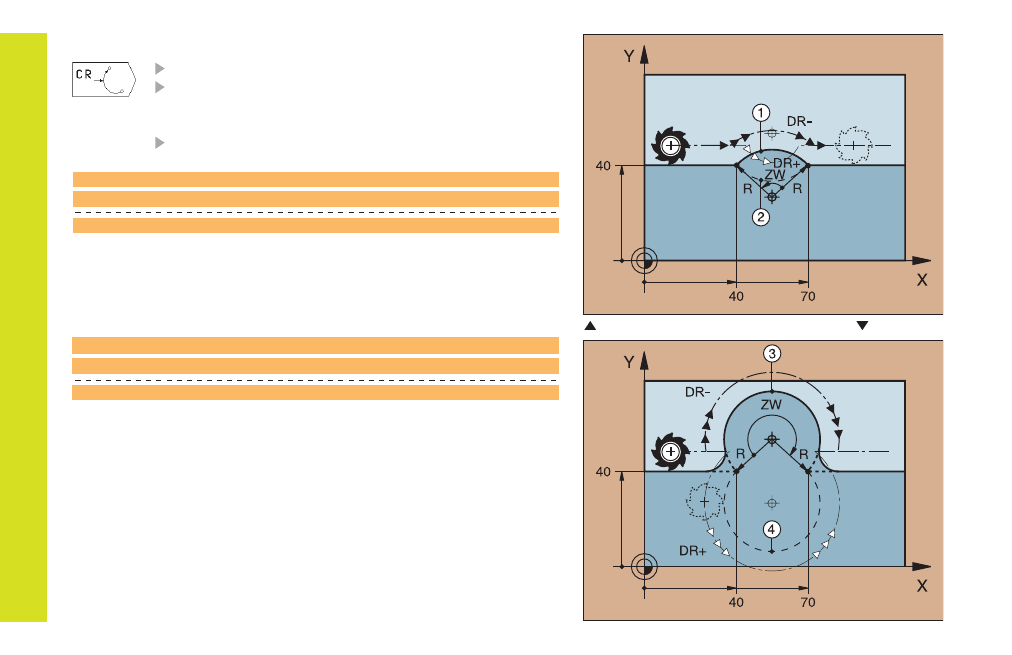

Arco 1 y 2 Arco 3 y 4
Trayectoria circular CR con indicación del radio
Coordenadas del punto final del arco de círculo
Radio R
arco de círculo grande: ZW > 180, R negativo
arco de círculo pequeño: ZW < 180, R positivo
Sentido de giro DR
10 L X+40 Y+40 RL F200 M3 punto inicial arco círculo
11 CR X+70 Y+40 R-20 DR- arco 3 o
11 CR X+70 Y+40 R-20 DR+ arco 4
10 L X+40 Y+40 RL F200 M3 punto inicial arco círculo
11 CR X+70 Y+40 R+20 DR- arco 1 o
11 CR X+70 Y+40 R+20 DR+ arco 2
