Ciclos de taladrado
11 CYCL DEF 204 DESCENSO HACIA ATRÁS
Q200 = 2 ;DISTANCIA SEGURIDAD
Q249 = +5 ;PROFUNDIDAD DESCENSO
Q250 = 20 ;DUREZA DEL MATERIAL
Q251 = 3,5 ;COTA DE ESCENTRICIDAD
Q252 = 15 ;ALTURA DE CUCHILLAS
Q253 = 750 ;POSICION PREVIA DEL AVANCE
Q254 = 200 ;AVANCE DE DESCENSO
Q255 = 0,5 ;TIEMPO DE ESPERA
Q203 = +0 ;COORD. DE LA SUPERFICIE
Q204 = 50 ;2ª DISTANCIA DE SEGURIDAD
Q214 = 1 ;DIRECCION DE LIBRE DESPLAZAM.

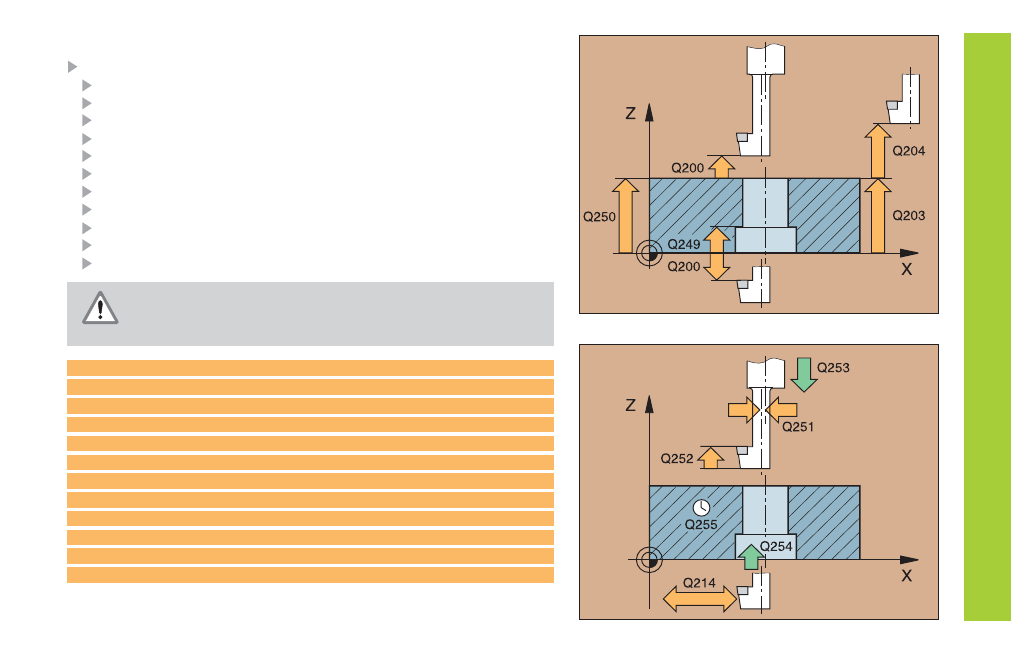

REBAJE INVERSO (204)
CYCL DEF: seleccionar el ciclo 204 REBAJE INVERSO
Distancia de seguridad: Q200
Profundidad de rebaje: Q249
Grosor de la pieza: Q250
Medida excéntrica: Q251
Longitud de cuchilla: Q252
Avance para posicionamiento previo: Q253
Avance de mecanizado de rebaje: Q254
Tiempo de espera en la base de rebaje: Q255
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
Dirección de libre desplazamiento (0/1/2/3/4): Q214
• ¡Peligro de colisión! ¡En la dirección de libre desplaza-
miento la pieza debe salir de la base del taladro!
• ¡Emplear el ciclo sólo con barra portaherramientas inversa!
