Ciclos de taladrado

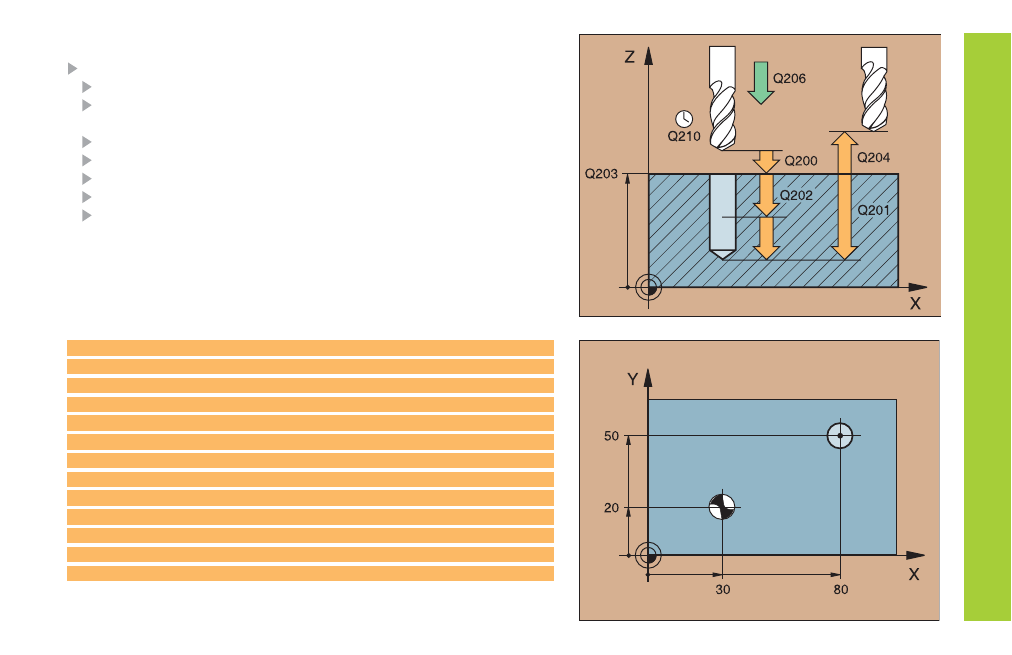

TALADRO (200)
CYCL DEF: Seleccionar el ciclo 200 TALADRO
Distancia de seguridad: Q200
Profundidad distancia entre la superficie de la pieza y la base
del taladro: Q201
Avance al profundizar: Q206
Profundidad de pasada: Q202
Tiempo de espera arriba: Q210
Coordenadas de la superficie de la pieza: Q203
2ª distancia de seguridad: Q204
El TNC posiciona automáticamente la herramienta en el eje de la
misma. Cuando la profundidad es mayor o igual a la profundidad de
pasada la herramienta se desplaza en un sólo paso de mecanizado a la
profundidad programada.
11 CYCL DEF 200 TALADRO
Q200 = 2 ;DISTANCIA SEGURIDAD
Q201 = -15 ;PROFUNDIDAD
Q206 = 250 ;AVANCE AL PROFUNDIZAR
Q202 = 5 ;PROFUNDIDAD DE PASADA
Q210 = 0 ;T. ESPERA ARRIBA
Q203 = +0 ;COORD. SUPERFICIE
Q204 = 100 ;2ª DISTANCIA SEGURIDAD
12 L Z+100 R0 FMAX M6
13 L X+30 Y+20 FMAX M3
14 CYCL CALL
15 L X+80 Y+50 FMAX M99
16 L Z+100 FMAX M2
