72 2 Instalación y especificaciones
2.3 Configur
ación del sof
tw
a
re
 Alinear el patrón a lo largo del eje R.
 Alinear el objeto lo más cerca posible al eje, a continuación, realizar
una alineación de compensación como se describe en el capítulo 1
(ver "Alinear la pieza respecto a un eje" en la página 27).
 Realizar una sola medición de todo el rango de movimiento
utilizando el patrón y anotar el resultado.
En este ejemplo para la aplicación de LEC, se mide un punto al final
del rango de medición del eje con un patrón de 8 pulgadas.
Utilizar un patrón que permite la medición de un máximo
posible del rango de movimiento del eje.

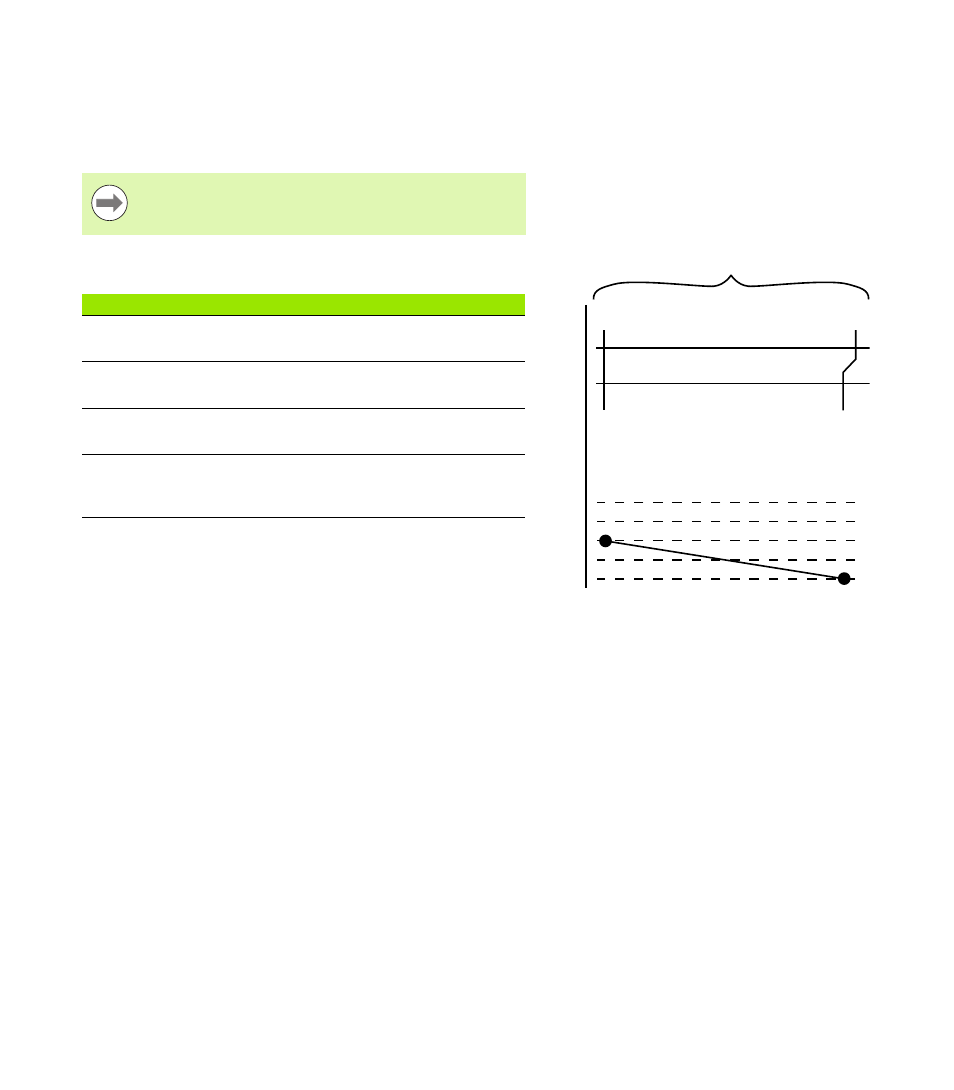

Ejemplo para LEC utilizando un patrón de 8 pulgadas
0
0
+0.02
+0.01
0.00
-0.01
-0.02
8.0
7.98
1
2
3
4
Número de flecha Descripciones
1 : Longitud del
patrón
Se mide toda la longitud de 8 pulgadas del
patrón
2 : Valores del
patrón
La longitud certificada del patrón
3 : Valores
observados
La longitud medida del patrón
4 : Gráfico de
desviación
Diferencia entre los valores del patrón y los
valores obtenidos (no introducidos en
ninguna pantalla)
