ND 1200R Radial 5

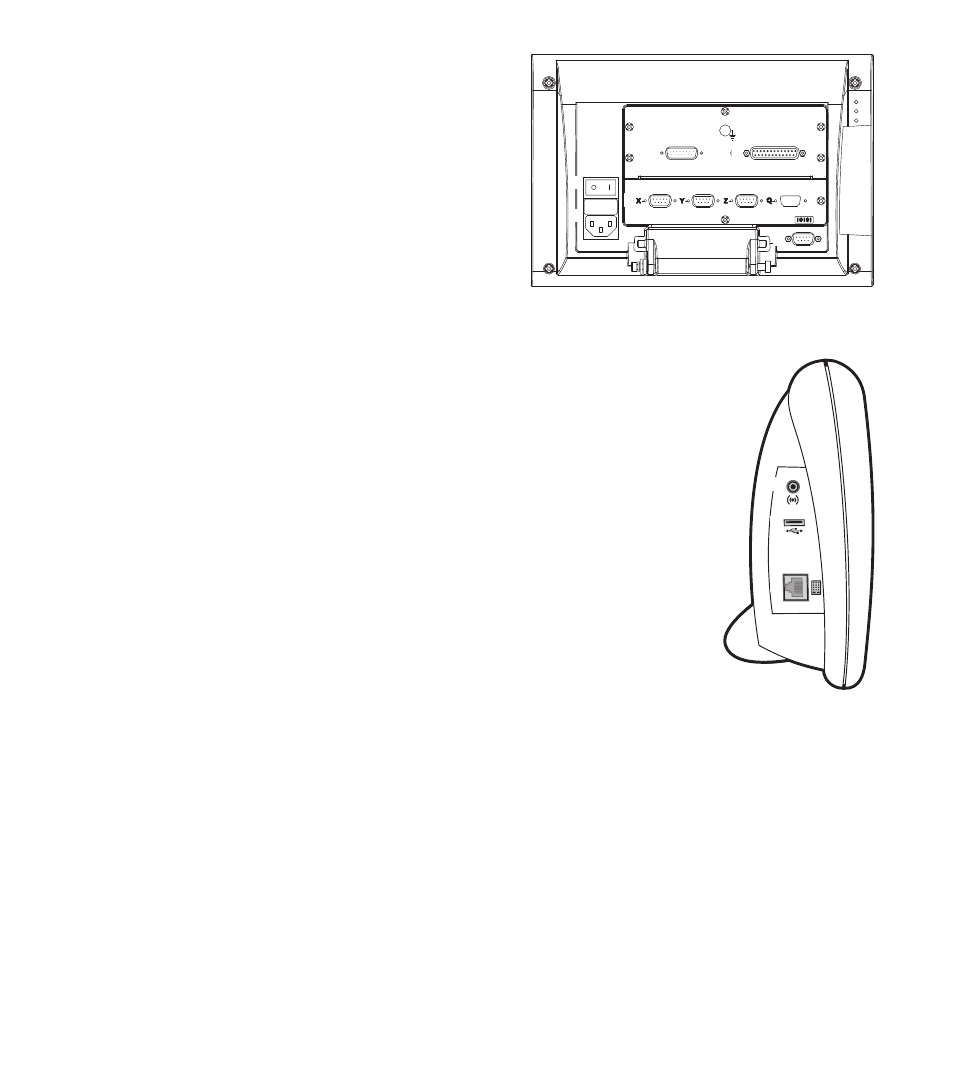

ND 1200R Panel posterior
ND 1200R Panel lateral
1
2
3
5
4
6
7
8
1 Interruptor de corriente
2 Conector para el cable de alimentación y portafusibles
3 Conexión de tierra
4 Sensor lector de contacto, universal de 15 pines de HEIDENHAIN
5 Conectores de los ejes de medición
6 Conector del puerto serie RS-232
7 No admitido en el ND 1200R
8 Ajuste de la resistencia mecánica de la base inclinable
1
2
3
1 Conector para altavoz/auricular
2 Conector USB tipo A
3 RJ-45 Conexión para interruptor de pie/interruptor de mano/
teclado
