Modelo de círculo
Para crear un modelo de círculo:
 Pulsar MENÚ>MODELO>CÍRCULO.
 Utilizar las teclas deFLECHA ARRIBA y ABAJO para navegar entre
los campos de los datos de parámetros e introducir los valores de
parámetros requeridos para el modelo.
 Pulsar la tecla FINALIZAR. Los targets en el modelo se añaden a la
lista de targets y se muestra la pantalla de Posición actual.
 Pulsar de nuevo la tecla FINALIZAR para navegar hasta el primer
target en el modelo.

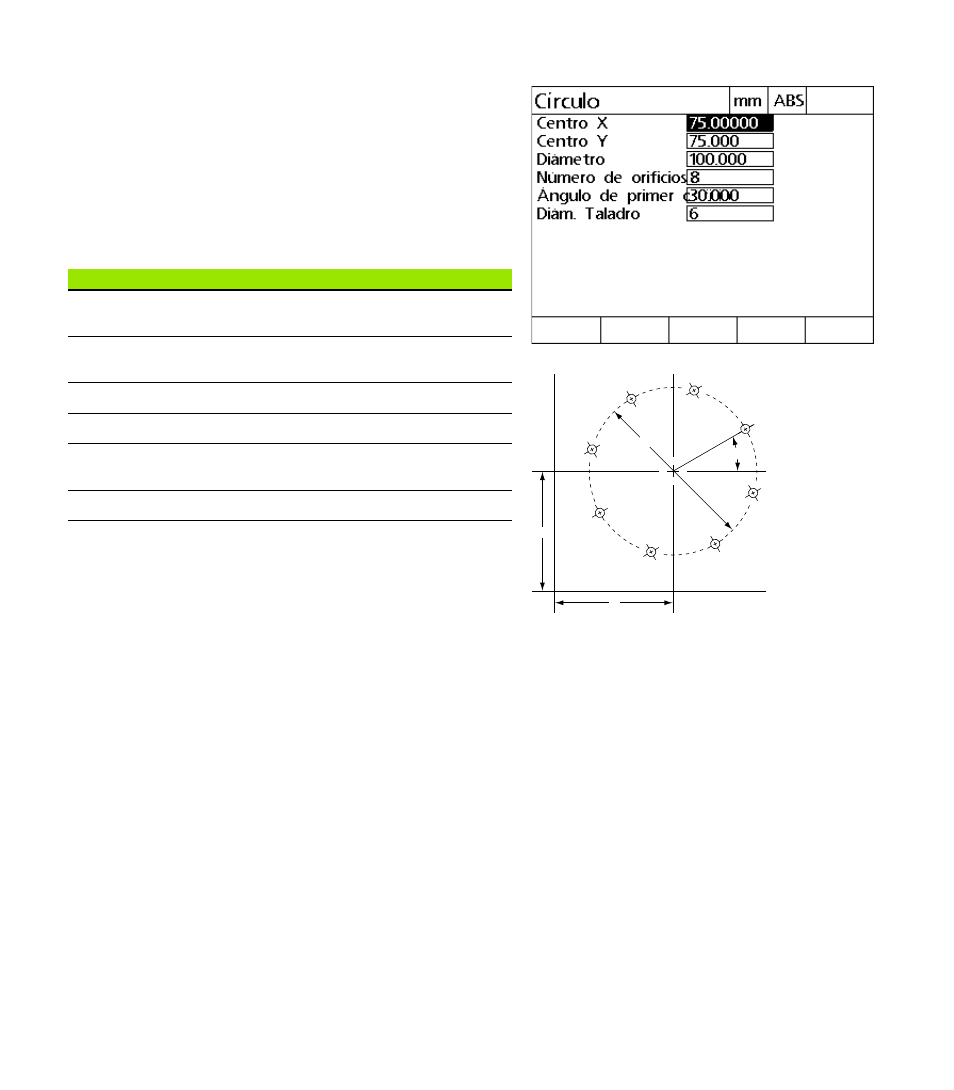

Pantalla de modelo de círculo
Modelo de círculo
Y
X
A
D
Parámetro Descripción
Centro X Coordenada del eje X para el centro del
modelo.
Centro Y Coordenada del eje X para el centro del
modelo.
Diámetro Diámetro del círculo para el modelo.
Núm. de orificios Número de orificios en el modelo.
Ángulo del 1er orificio Ángulo aplicado al primer orificio en el
modelo en relación con el eje X
Diámetro del taladro Diámetro de la broca.
