12 1 Operación
1
.1 ND 120
0R Resumen
1.1 ND 1200R Resumen
El ND1200R es un sistema de visualización digital avanzado (DRO)
para taladradoras radiales utilizando encóders TTL o analógicos. El
sistema permite al operario introducir directamente coordenadas
cartesianas o bien coordenadas polares para posiciones de target. Ello
alivia el requisito de pretaladrar los orificios o bien una operación previa
de marcado de los orificios en una máquina costosa en otro lugar. Por
defecto, cuando se introducen posiciones de target, el sistema adopta
coordenadas cartesianas, y cuando se navega a un target adopta
coordenadas polares.
En el ND 1200R se dispone de las funciones siguientes:
 Evaluaciones de marcas de referencia para encóders codificados por
distancia y encóders de referencia simple
 Corrección de Error Lineal
 Interfaz de usuario multilingüe LCD: el usuario selecciona el idioma
 Las funciones de las softkeys en el LCD varían para ser compatibles
con las diferentes actividades del usuario
 Teclas de flecha para facilitar la navegación por listas y menús
 Compensación mediante desviación para la alineación de la pieza,
eliminando la necesidad del tiempo para la fijación
 Obtención del target, absoluta o incremental
 Eje cero para establecer un punto de referencia
 Teclas numéricas con:
 teclas numéricas para la introducción de datos
 tecla punto decimal y teclas +/- para la entrada de datos y para el
ajuste del contraste del display LCD
 Teclas de acceso rápido definidas por el usuario para programar las
teclas del panel y opcionales para poder iniciar rápidamente las
funciones más utilizadas
 Programas definidos por el usuario para guardar las secuencias de
target
 Introducción directa de coordenadas de target cartesianas o polares
 Modelos de taladrado definidos para el usuario para:
 Modelo de marco
 Modelo rectangular
 Modelo de línea
 Modelo de círculo
 Conexión para altavoces en entornos silenciosos o ruidosos
 Interruptor remoto de pie opcional y el teclado numérico facilitan la
medición cuando el usuario no se encuentra cerca del panel frontal

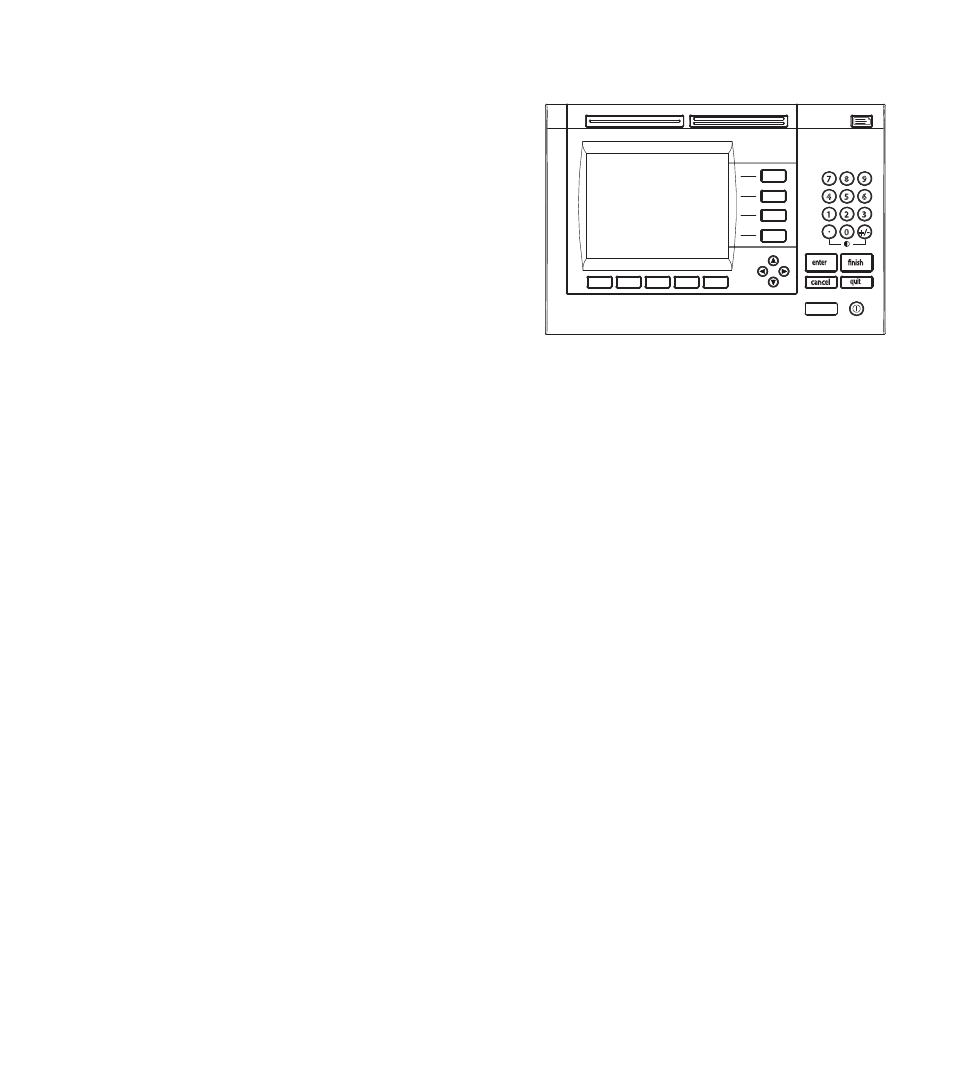

ND 1200R Panel frontal
quit cancel
enter finish
+/- 0
4
1
7
5 6
2 3
8 9
