40 1 Operación
1
.5 Modelos de tar
g
et
Modelo de línea
Para crear un modelo de taladros en línea:
 Pulsar MENÚ>MODELO>LÍNEA.
 Utilizar las teclas deFLECHA ARRIBA y ABAJO para navegar entre
los campos de los datos de parámetros e introducir los valores de
parámetros requeridos para el modelo.
 Pulsar la tecla FINALIZAR. Los targets en el modelo se añaden a la
lista de targets y se muestra la pantalla de Posición actual.
 Pulsar de nuevo la tecla FINALIZAR para navegar hasta el primer
target en el modelo.

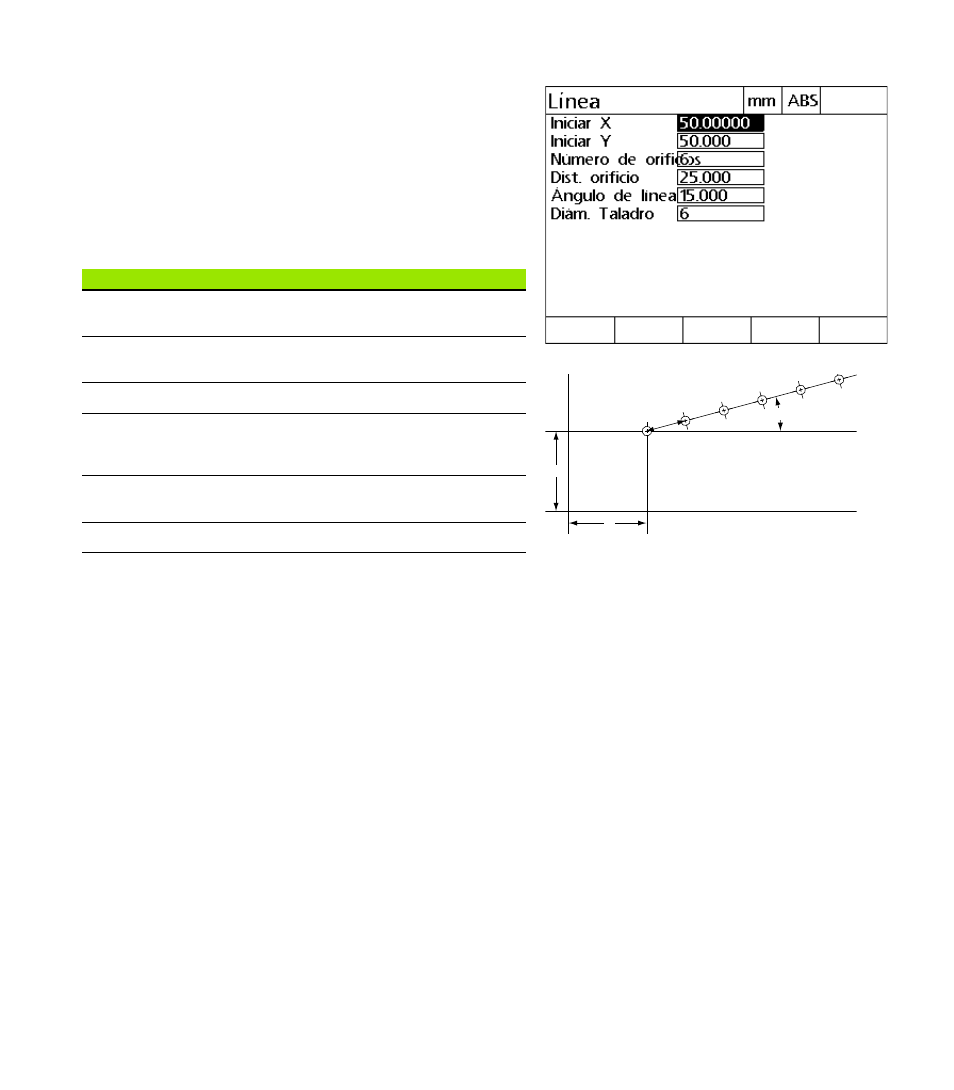

Pantalla de modelo de línea
Modelo de línea
Y
X
A
HD
Parámetro Descripción
Inicio X Coordenada del eje X para el centro del
primer orificio en el modelo.
Inicio Y Coordenada del eje Y para el centro del
primer orificio en el modelo.
Núm. de orificios Número de orificios en el modelo.
Dist. orificios Distancia entre centros de cada orificio
a lo largo del eje X antes de aplicarse un
ángulo al modelo.
Ángulo de la línea Ángulo aplicado al modelo en relación
con el eje X
Diámetro del taladro Diámetro del taladro.
