56 2 Instalación y especificaciones
2.2 Instalación de los element
o
s
Conectar un pedal o un teclado remoto
opcionales
El interruptor de pie y el teclado remoto opcionales se conectan al
conector RJ-45 dispuesto en el lateral del ND 1200R.
A menudo, solo se utiliza el interruptor de pie o el teclado remoto
opcionales. Sin embargo, se pueden conectar dos opciones
simultáneamente utilizando un divisor RJ-45.
Aquí se muestran el conector RJ-45 y el divisor:
El pedal y el teclado numérico remoto se pueden utilizar
individualmente o en combinación:
 pedal
 teclado remoto
 interruptor de pie y teclado remoto
Cuando el interruptor de pie y el teclado remoto se conectan utilizando
el divisor RJ-45, se mantienen todas las funciones operativas de cada
dispositivo. No obstante, el interruptor tiene en común el direccionado
de acceso rápido de las teclas numéricas 7 y 8 del teclado remoto. Por
lo tanto, las funciones asignadas a los dos contactos del interruptor
también se utilizan en los números 7 y 8 del teclado numérico.
Para conectar un interruptor de pie o un teclado remoto:
 Comprobar que el ND 1200R esté desconectado
 Si se van a utilizar múltiples aparatos, insertar un divisor RJ-45 en el
conector RJ-45 del ND 1200R.
 Conectar el conector RJ-45 de los aparatos en el divisor RJ-45 si se
utilizan aparatos conjuntamente, o directamente en el conector
RJ-45 del ND 1200R RJ-45 si solo se quiere utilizar un aparato.

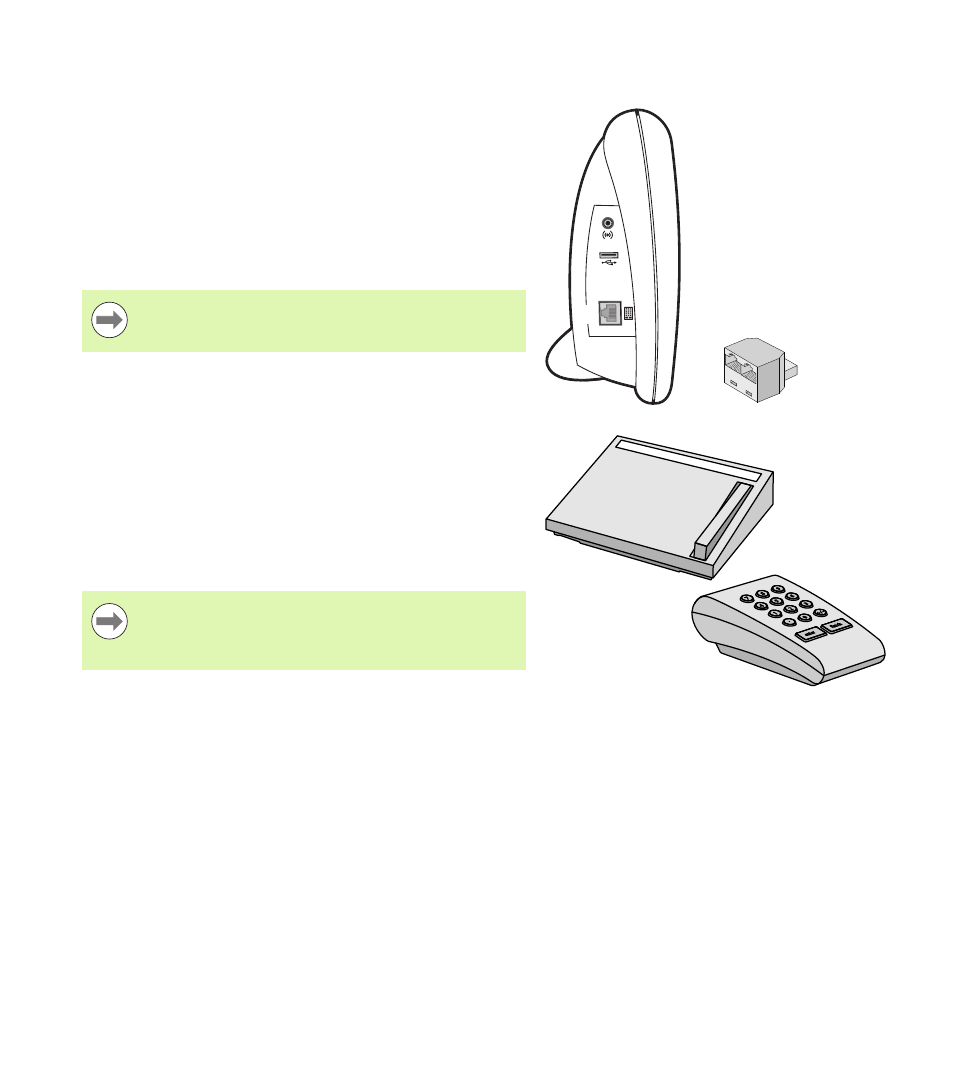

Conector RJ-45 y divisor RJ-45
Interruptor de pie y teclado remoto opcionales
1
2
1 Conector RJ-45
2 Divisor RJ-45
Los divisores RJ-45 son disponibles en la mayoría de las
tiendas de electrónica.
Los accesos rápidos se explicarán más adelante en este
capítulo bajo Configuración del Software/Accesos rápidos.
Ver "Asignación de teclas de acceso rápido" en la página
76.
