ND 1200R Radial 53
2.2 Instalación de los element
o
s
Conexión de encóders y lectores
Los encóders de eje y los lectores se conectan a los conectores de
interfaz situados en la parte posterior del ND 1200R. Se dispone de
muchos interfaces de encóder aptos para una amplia variedad de
encóders que pueden utilizarse con el ND 1200R. El tipo y número de
conectores de encóder de eje variarán dependiendo de la aplicación.

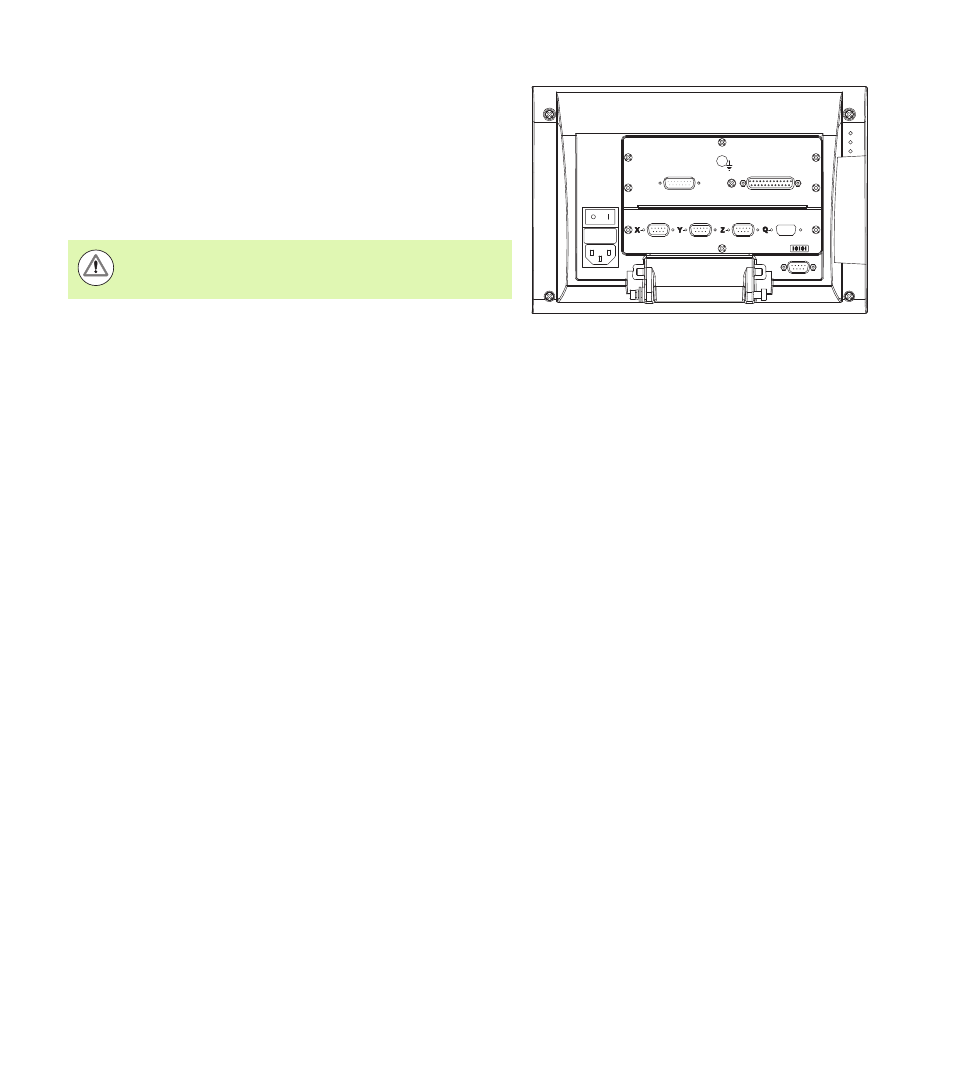

El ND 1200R mostrado en esta foto incluye conectores para los ejes
X, Y y Z y un lector de contacto. Las entradas de encóder se
especifican como analógicas o TTL en el momento de la compra y no
pueden cambiarse en campo.
Los puntos de conexión de encóders son:
Para conectar los cables de encóder y el lector:
 Comprobar que el ND 1200R esté desconectado
 Conectar los encóders de eje apretando fijamente sus conectores.
Al lado de cada conector se encuentra una etiqueta de eje. Si los
conectores tienen tornillos de fijación, no aplicar pares de apriete
excesivos.
Conectores de los encóders de eje
1
4
2 3
No colocar los cables de encóder en zonas de paso o
donde pueden representar un peligro de caída
1 Eje X
2 Eje Y
3 Eje Z
4 Lector de contacto
