28 1 Operación
1
.3 Pr
epar
ación par
a
taladr
ar
Alinear un par de orificios con respecto a un eje
A veces la pieza precisa ser alineada con el centro de dos orificios
pretaladrados.
Para alinear un par de orificios con respecto a un eje:
 Alinear la pieza en la plataforma
 Pulsar PUNTO DE REFERENCIA>DESVIAR>ORIFICIO.
 Palpar un mínimo de tres puntos alrededor de la arista del primer
orificio que va a utilizarse en la desviación de compensación
 Pulsar la tecla FINALIZAR para completar la primera medición de
orificio.
 Pulsar la softkey ORIFICIO.
 Palpar un mínimo de tres puntos alrededor de la arista del segundo
orificio que va a utilizarse en la desviación de compensación
 Pulsar la tecla FINALIZAR para completar la segunda medición de
orificio.
 Pulsar la tecla FINALIZAR para completar la desviación.de
compensación

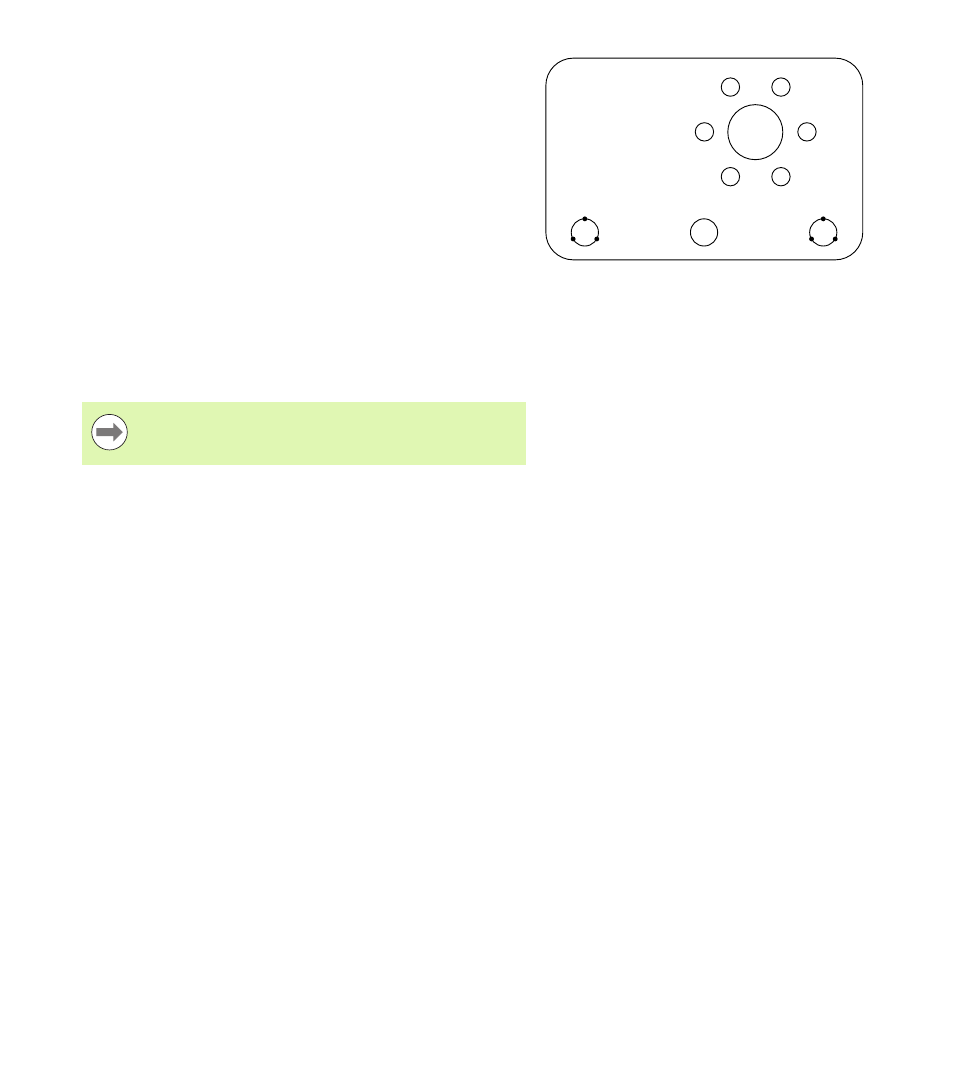

Para alinear el centro de los orificios con el eje X se
palpan tres puntos para cada orificio
1
2
3 4
5
6
Distribuyendo uniformemente de los puntos palpados
alrededor de la circunferencia del orificio se obtendrá una
colocación más precisa para el centro del orificio.
