ND 1200R Radial 17
1
.2 F
u
nciones básicas del
ND
120
0R
Pantalla LCD y layout de las softkeys
La pantalla LCD del ND 1200R muestra informaciones en uno de tres
modos de funcionamiento:
 El modo DRO muestra las posiciones actuales de los ejes
 Modo Distancia del target muestra la distancia desde una posición
de target
 El modo ajustes muestra las pantallas de ajustes del ND 1200R
Las softkeys varían para adaptarse a las actividades indicadas en la
pantalla.
Pantalla del modo DRO y softkeys
La pantalla DRO muestra:
 A la izquierda, la lista de targets
 En la esquina superior derecha, la unidad de medición, el punto de
referencia actual y el número de programa
 Las posiciones actuales de todos los ejes
 Estado de alineación de la pieza: un pequeño rectángulo sobre la
letra del eje indica que la pieza está alineada para la medición de eje
(se realizó una desviación de compensación)
 Funciones de softkeys para la selección del target, unidad de
medida, establecer punto de referencia, coordenadas cartesianas y
menús

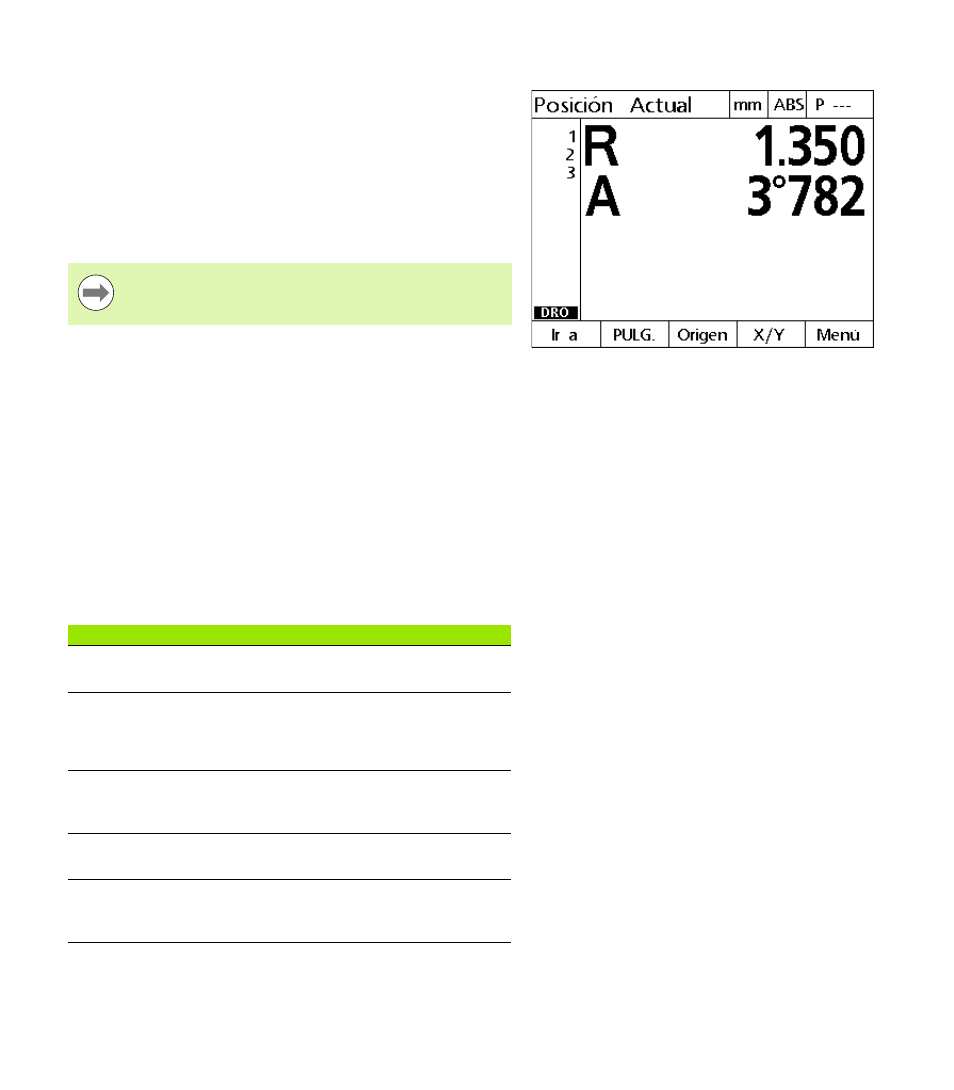

Pantalla DRO mostrando las posiciones actuales de
los ejes
Las pantallas de ajustes y las softkeys se describen en el
capítulo 2: Instalación, ajustes y especificaciones
Softkeys DRO Función
Ir a Pulsar la softkey IR A para seleccionar un target
para navegar hasta el mismo.
mm o pulgadas Conmuta entre las unidades de medida
milímetros y pulgadas. La unidad de medida
actual se muestra en la esquina superior
derecha de la pantalla
Punto de
referencia Pulsar la softkey de punto de referencia para
palpar, poner a cero, mover o compensar un
punto de referencia
R/A o X/Y Conmuta entre coordenadas cartesianas y
polares mostradas en la pantalla de LCD.
Menú Pulsar la softkey MENÚ para acceder a menús
de programa, punto de referencia, modelo y
ajustes.
