2 Instalación y especificaciones
2.2 Instalación de los element
o
s
2.2 Instalación de los elementos
El ND 1200R es fácil de instalar. Esta sección describe como instalar
los elementos del ND 1200R.

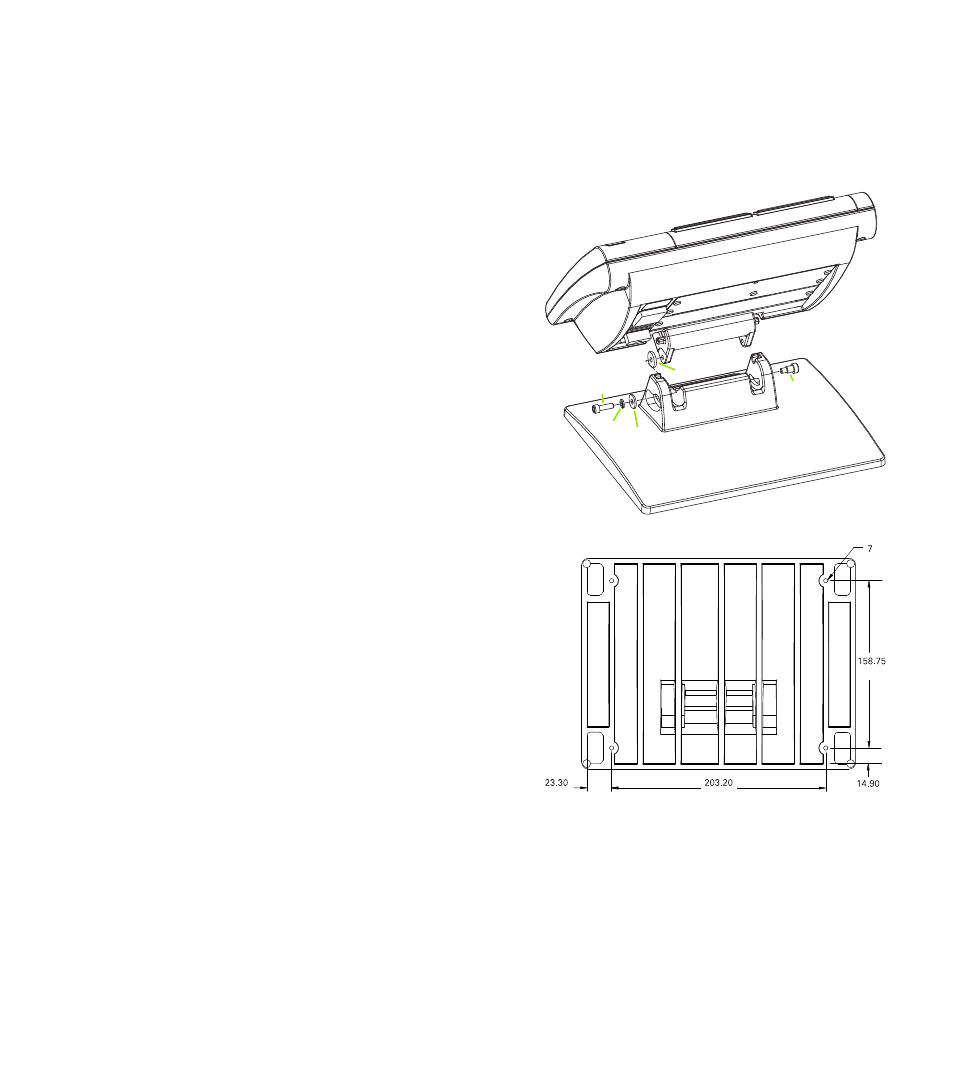

Montaje del soporte
El ND 1200R se fija a las ranuras giratorias del soporte de montaje
mediante un tornillo sin cabeza, un tornillo con cabeza y las arandelas
asociadas.
Ensamblar el ND 1200R con el soporte de montaje tal como se
muestra a la derecha
Apretar el tornillo sin cabeza (
1
).
Apretar el tornillo con cabeza (
5
) y las arandelas (
3
y
4
)
suficientemente como para que el ND 1200R quede inmóvil cuando
se ajuste a la posición de inclinación deseada.
Ajustar el ND 1200R a la posición de inclinación deseada.
Completar el apriete del tornillo con cabeza (
5
) para inmovilizar el
ND 1200R.
Colocación y fijación en un banco de trabajo
Disponer el ND 1200R sobre una superficie plana y estable, o
enroscarlo en su base a una superficie estable con cuatro tornillos
10/32 que se fijan según la plantilla mostrada a la derecha.
Las dimensiones se indican en milímetros.
Montaje del soporte
Plantilla de taladros
5
4
3
2
1
