36

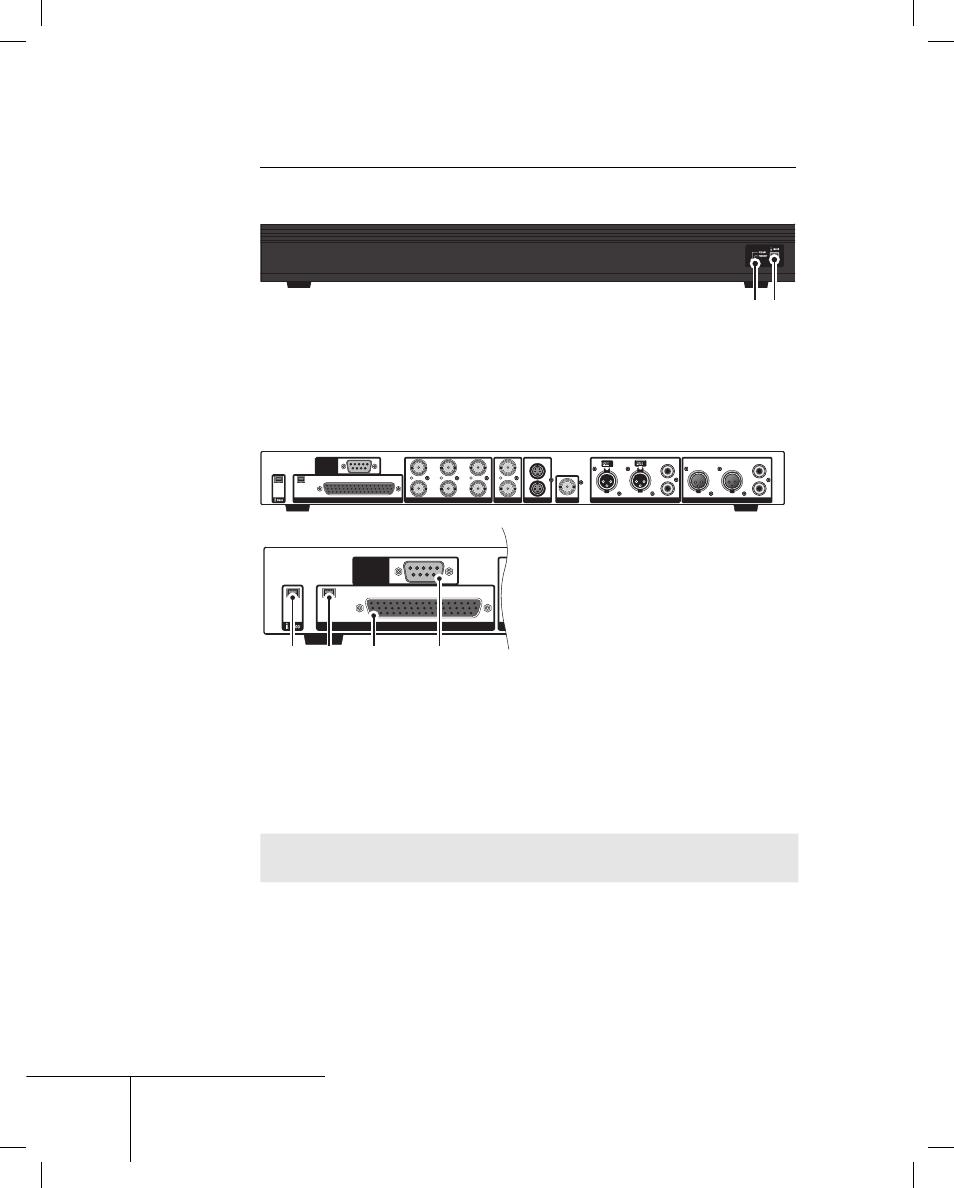

Caja de conexiones de EDIUS SP
Panel frontal
[1] [2]
[1] Interruptor de conmutación de DV anterior/posterior
[2] Terminal de conexión DV (frontal)
Panel posterior
Y
IN Pb
IN Pr
IN
Y
OUT Pb Pr OUT OUT
CH1 CH2 CH1
CH2
CH1 CH2 CH1
CH2
IN
OUT
IN
OUT
HOST INTERFACE COMPONENT VIDEO VIDEO S VIDEO REF IN AUDIO IN AUDIO OUT
REMOTE
Y
IN
Y
OUT
HOST INTERFACE
REMOTE
[1] [2] [3] [4]
[1] Terminal de conexión DV (posterior)
[2] Terminal de conexión DV (para la conexión a la placa principal
EDIUS SP for HDV)
[3] INTERFAZ DE SISTEMA PRINCIPAL
Conéctese a la placa principal EDIUS SP for HDV mediante el cable de conexión
incluido.
Notas Apague el PC antes de conectar la caja de conexiones.
[4] REMOTO (D-Sub de 9 patillas)
Terminal remota.
