Nombre de las piezas

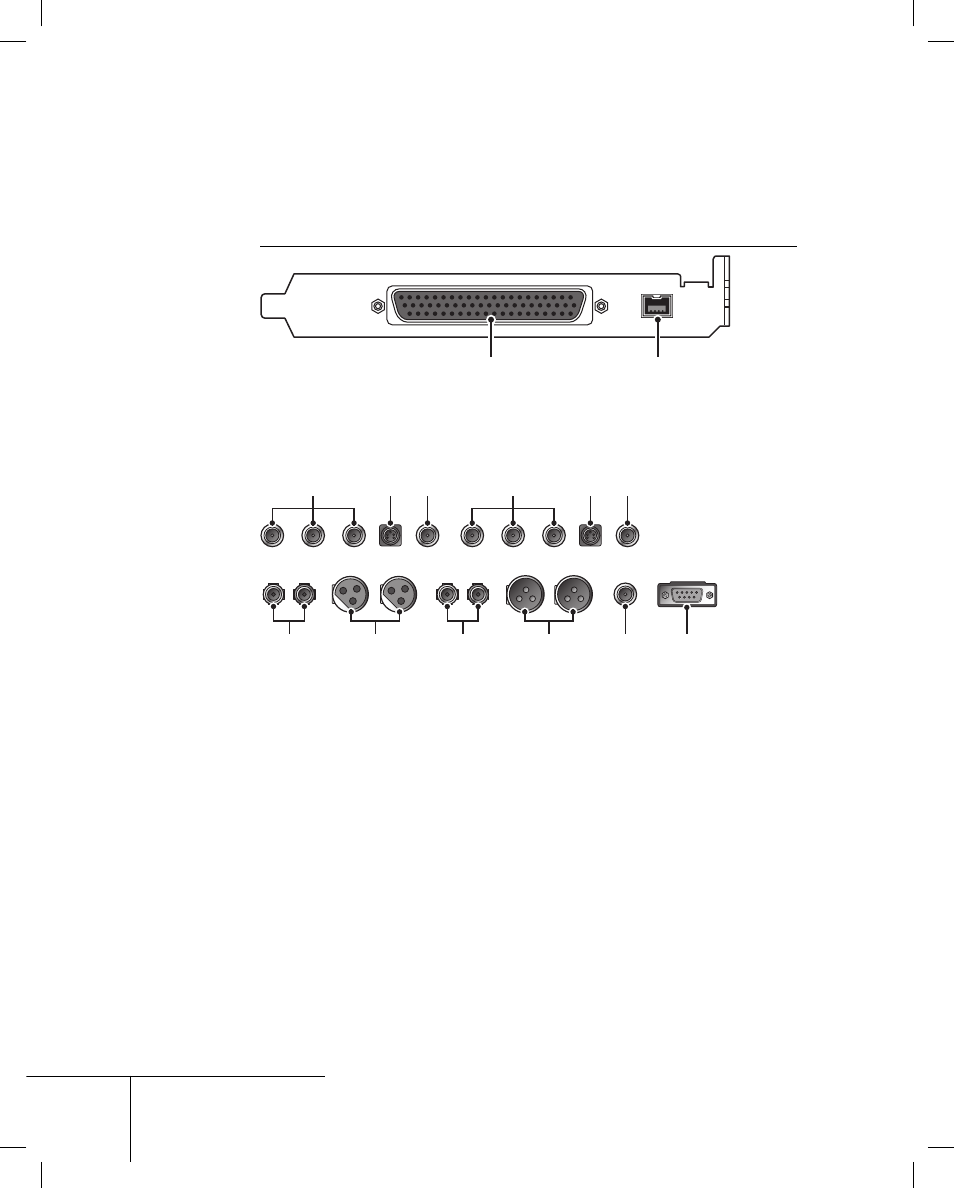

Panel posterior de la placa principal EDIUS

SP (SHX-E1/E2)

[1]

[2]

[1] Terminal especial de varios cables de E/S (D-Sub de 62 patillas)

[2] Terminal DV (DV de 4 patillas)

Terminales especiales de conexión de varios cables de E/S

[1]

[2]

[3]

[7]

[8]

[9]

[10]

[11]

[12]

[4]

[5]

[6]

[1] Terminal de entrada de componentes (BNC)

[2] Terminal de entrada de S-Video (S-Video)

[3] Terminal de entrada compuesta (BNC)

[4] Terminal de salida de componentes (BNC)

[5] Terminal de salida de S-Video (S-Video)

[6] Terminal de salida compuesta (BNC)

[7] Terminal de entrada de 2 canales de sonido sin balance (RCA)

[8] Terminal de entrada de 2 canales de sonido con balance (XLR)

[9] Terminal de salida de 2 canales de sonido sin balance (RCA)

[10] Terminal de salida de 2 canales de sonido con balance (XLR)

[11] Terminal de entrada de referencia (BNC)

[12] Terminal remoto (D-Sub de 9 patillas)
