33
O
pci
one
s de
h
ardwa
re

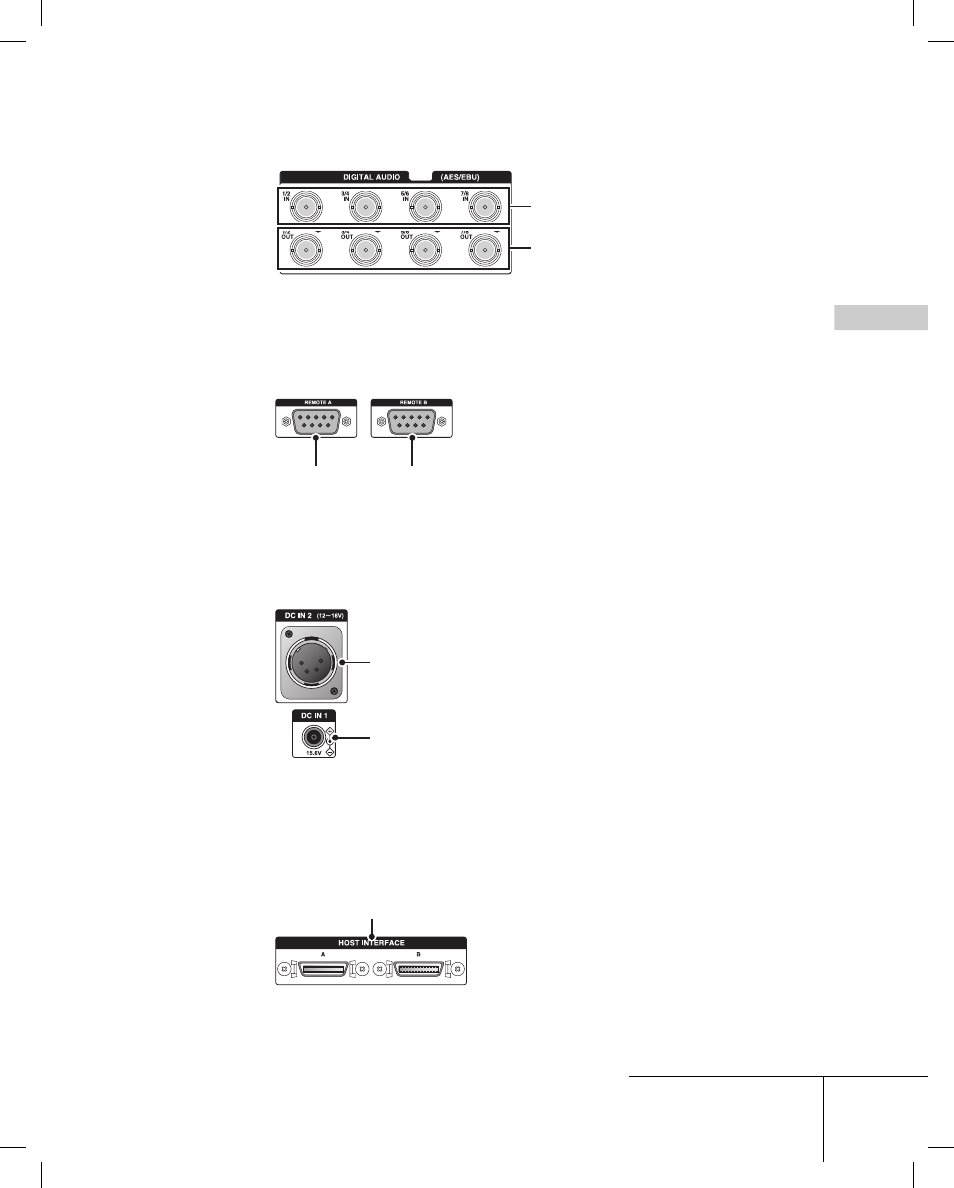

[4] Parte de E/S de sonido digital
1
2
1 SONIDO DIGITAL (AES/EBU) (1/2 ENT / 3/4 ENT / 5/6 ENT / 7/8 ENT) (4 BNC)
Entrada de sonido de AES/EBU.
2 SONIDO DIGITAL (AES/EBU) (1/2 SAL / 3/4 SAL / 5/6 SAL / 7/8 SAL) (4 BNC)
Salida de sonido de AES/EBU.
[5] Conexión a parte de dispositivo externo (VCR)
1 2
1 REMOTO A (D-SUB de 9 patillas)
Se usa para la conexión remota A.
2 REMOTO B (D-SUB de 9 patillas)
Se usa para la conexión remota B.
[6] Parte de alimentación
1
2
1 ENT CC 2 (de 12V a 16V)
Se usa para la unidad de alimentación de cámara y vídeo de uso comercial.
No se utiliza normalmente.
2 ENT CC 1 (15,6 V)
Se usa para conectar el adaptador de CA (adjunto). Se utiliza normalmente.
[7] Conexión a parte de dispositivo externo (HDBX-1000H)
1
1 INTERFAZ DE SISTEMA PRINCIPAL (terminal A/B digital de conexión a HDBX)
Se utiliza para conectar a la estación de trabajo mediante los cables digitales de
conexión a HDBX.
