Grass Valley EDIUS 5 - Manual (Página 25)

23
O
pci
one
s de
h
ardwa
re
3

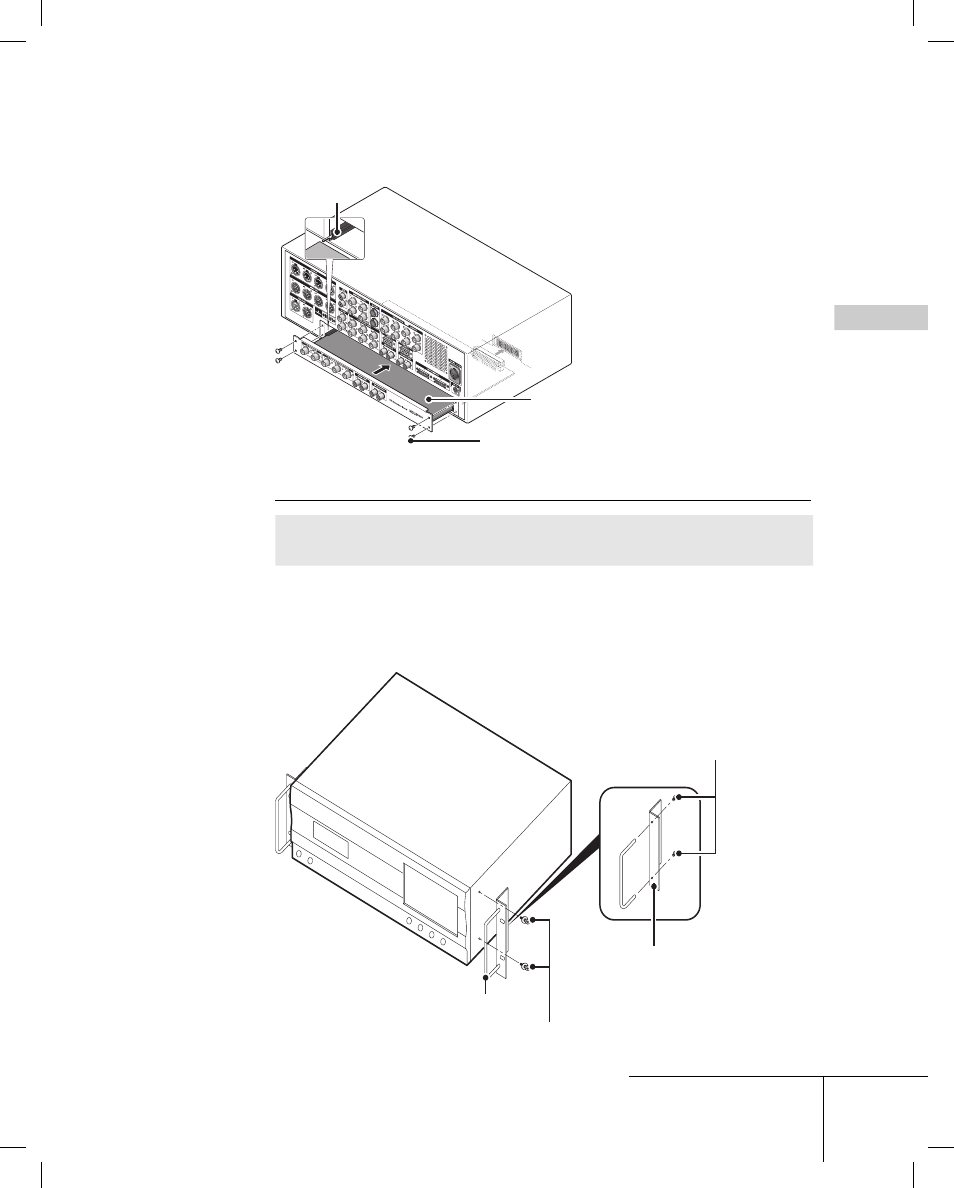

Inserte la placa a lo largo del riel y fi je los tornillos.
Riel
4 tornillos
Placa
Conexión de HDBX
Notas No ponga en marcha la estación de trabajo hasta que complete las
conexiones del producto. •
1
Coloque una asa de barra redondeada en cada soporte
corto para adjuntarlos a ambos lados del panel frontal
de HDBX.
Asa de barra redondeada
4 tornillos con arandela
Soporte corto
4 tornillos de cabeza embutida
HW SM SPSDHD_SP.indd 23 HW SM SPSDHD_SP.indd 23 2008/08/25 11:31:23 2008/08/25 11:31:23
