16
3

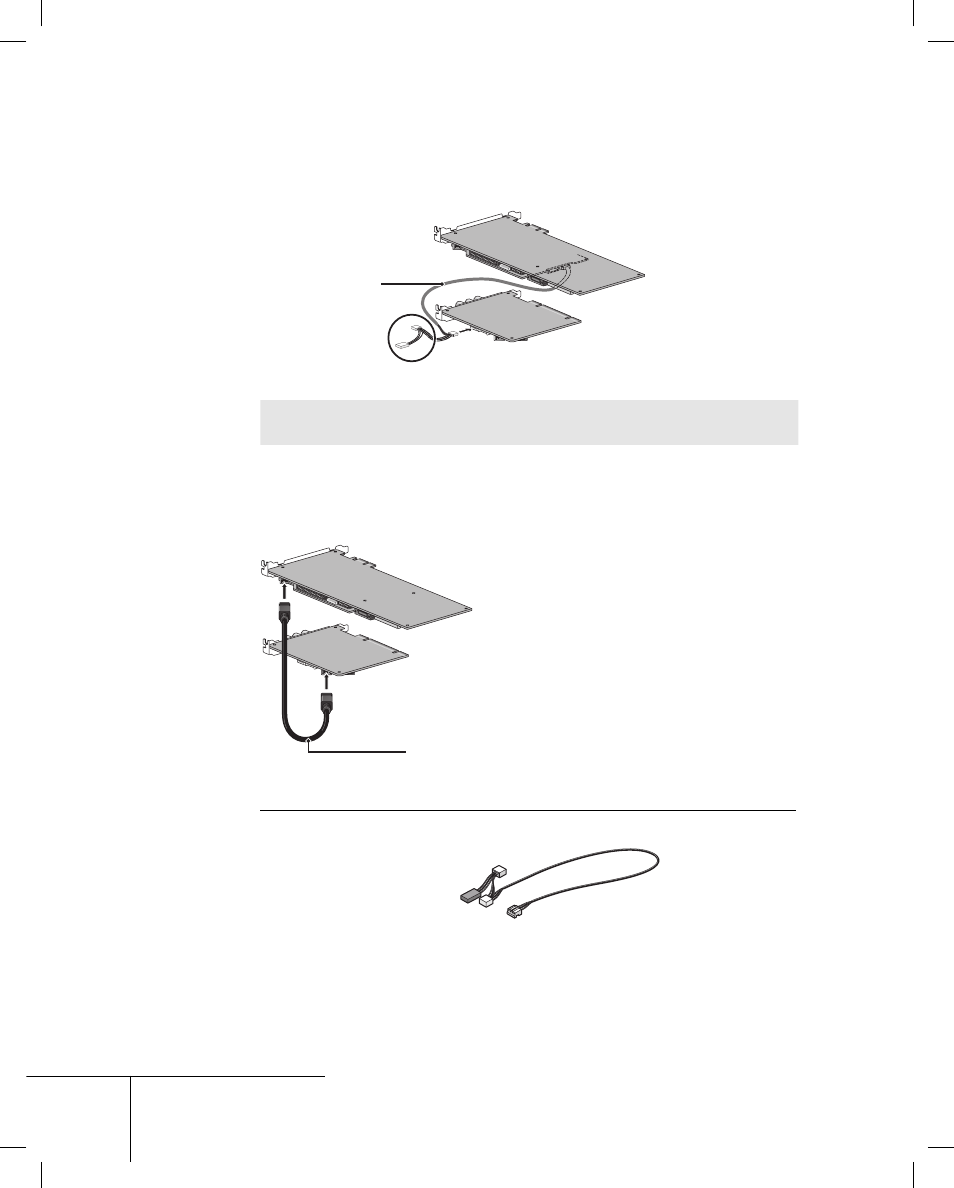

Conecte las placas principal y de expansión mediante el
cable de sonido (4 patillas - 4 patillas).
Cable de sonido
(4 patillas - 4 patillas)
*
* No use estos dos conectores al conectar la placa de expansión.
OBSERVACIÓN Si desea más información sobre la salida de sonido, consulte "Salida
de sonido" en la página 15. •
4
Conecte las placas principal y de expansión mediante el
cable DV.
* Puede utilizar uno de los dos conectores DV de la placa de expansión.
Cable DV
Salida de sonido
La especifi cación del cable de sonido (4 patillas - 4 patillas) es:
Rojo : Canal derecho (D)
Blanco :
Canal izquierdo (I)
Negro : Conexión a tierra (C)
Cable de sonido (4 patillas - 4 patillas)
