34

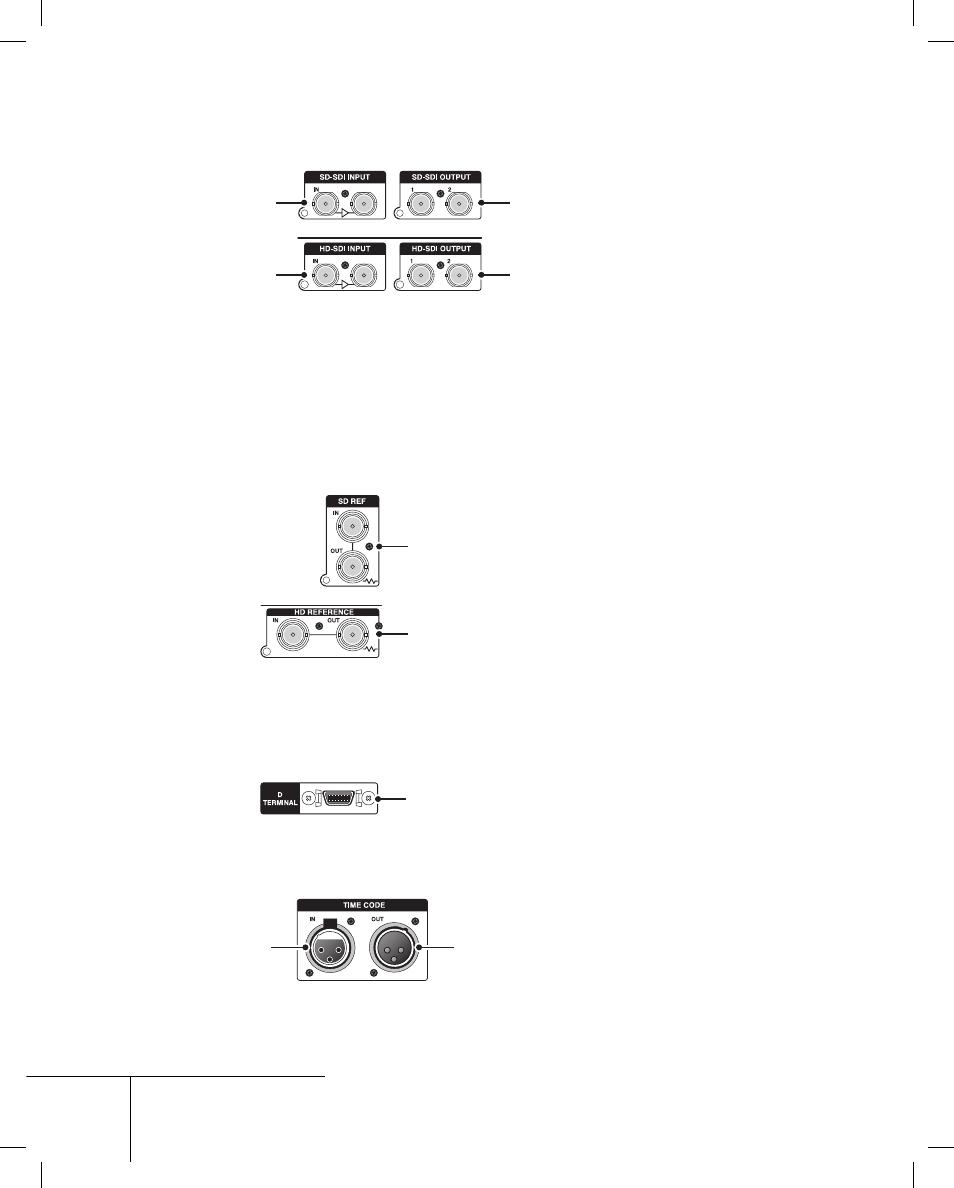

[8] Parte de E/S de señal digital
2 1
3* 4*
1 ENTRADA SD-SDI (2 BNC)
Entrada SD-SDI (izquierda) y conexión directa activa (derecha).
2 SALIDA SD-SDI (1/2) (2 BNC)
Salida SD-SDI (1/2).
3* ENTRADA HD-SDI (2 BNC)
Entrada HD-SDI (izquierda) y conexión directa activa (derecha).
4* SALIDA HD-SDI (1/2) (2 BNC)
Salida HD-SDI (1/2).
[9] Parte de E/S de referencia
1
2*
1 REF SD (ENT/SAL)
Entrada de referencia (superior) y salida SG/conexión directa (inferior).
2* REF HD (ENT/SAL)
Entrada de referencia (izquierda) y salida SG/conexión directa (derecha).
[10] Parte de salida del terminal SD
1
1 TERMINAL D (terminal D)
Se usa para conectarse con monitores de vídeo de uso general con terminal D.
[11] Parte de E/S de código de tiempo
2 1
1 ENTRADA DE CÓDIGO DE TIEMPO (XLR)
Entrada de LTC.
