31
O
pci
one
s de
h
ardwa
re

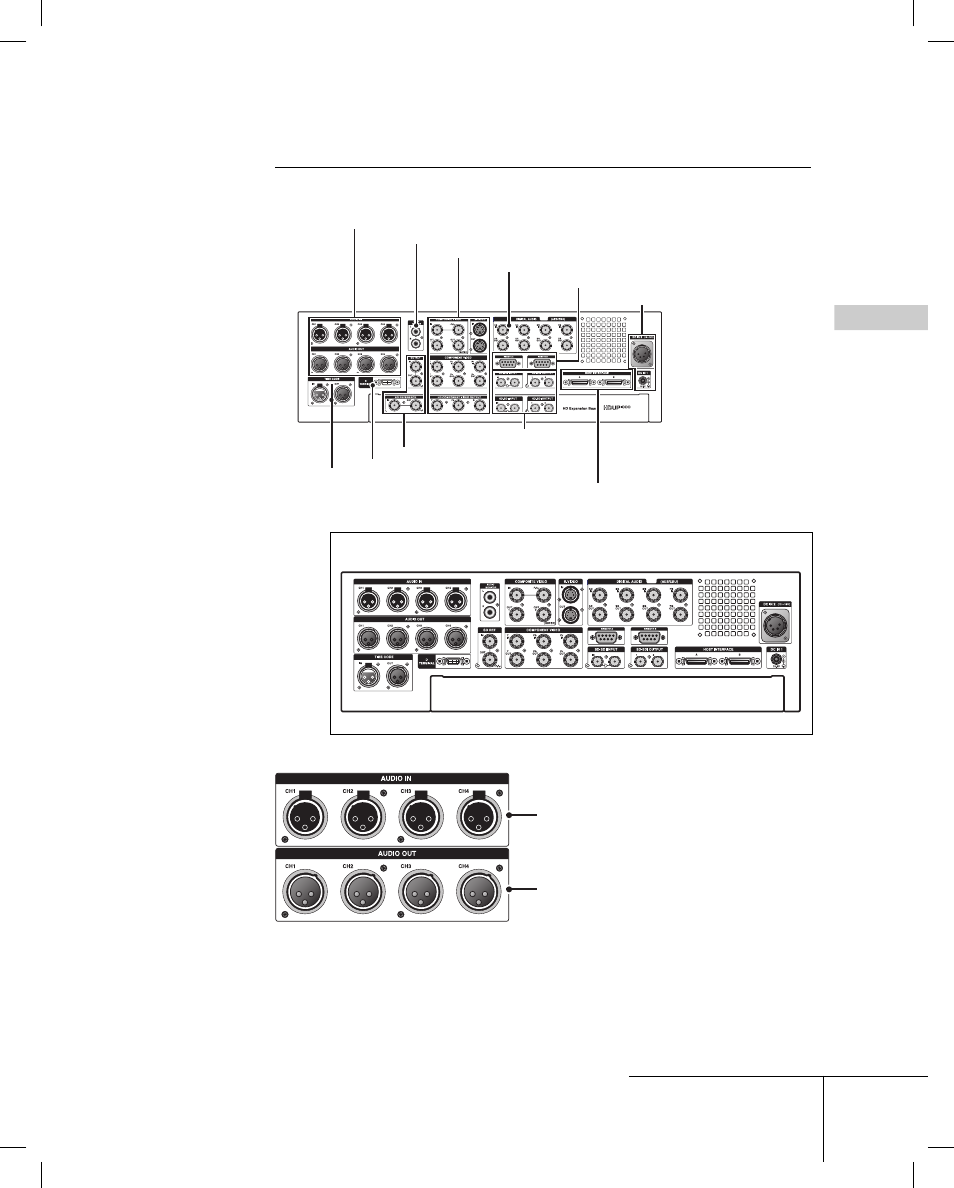

Panel posterior de HDBX
[1] Parte de E/S de sonido analógico
[2] Parte de salida del monitor de sonido
[3] Parte de E/S de vídeo analógico
[4] Parte de E/S de sonido digital
[6] Parte de alimentación
[5] Conexión a parte de dispositivo externo (VCR)
[11] Parte de E/S de código de tiempo
[10] Parte de salida del terminal SD
[9] Parte de E/S de referencia
[8] Parte de E/S de señal digital
[7] Conexión a parte de dispositivo externo (HDBX-1000H)
A continuación se muestra el panel posterior de HDBX-1000S.
[1] Parte de E/S de sonido analógico
1
2
1 ENTRADA DE SONIDO (4 XLR)
Entrada de sonido con balance (CH1/CH2/CH3/CH4).
2 SALIDA DE SONIDO (4 XLR)
Salida de sonido con balance (CH1/CH2/CH3/CH4).
