32

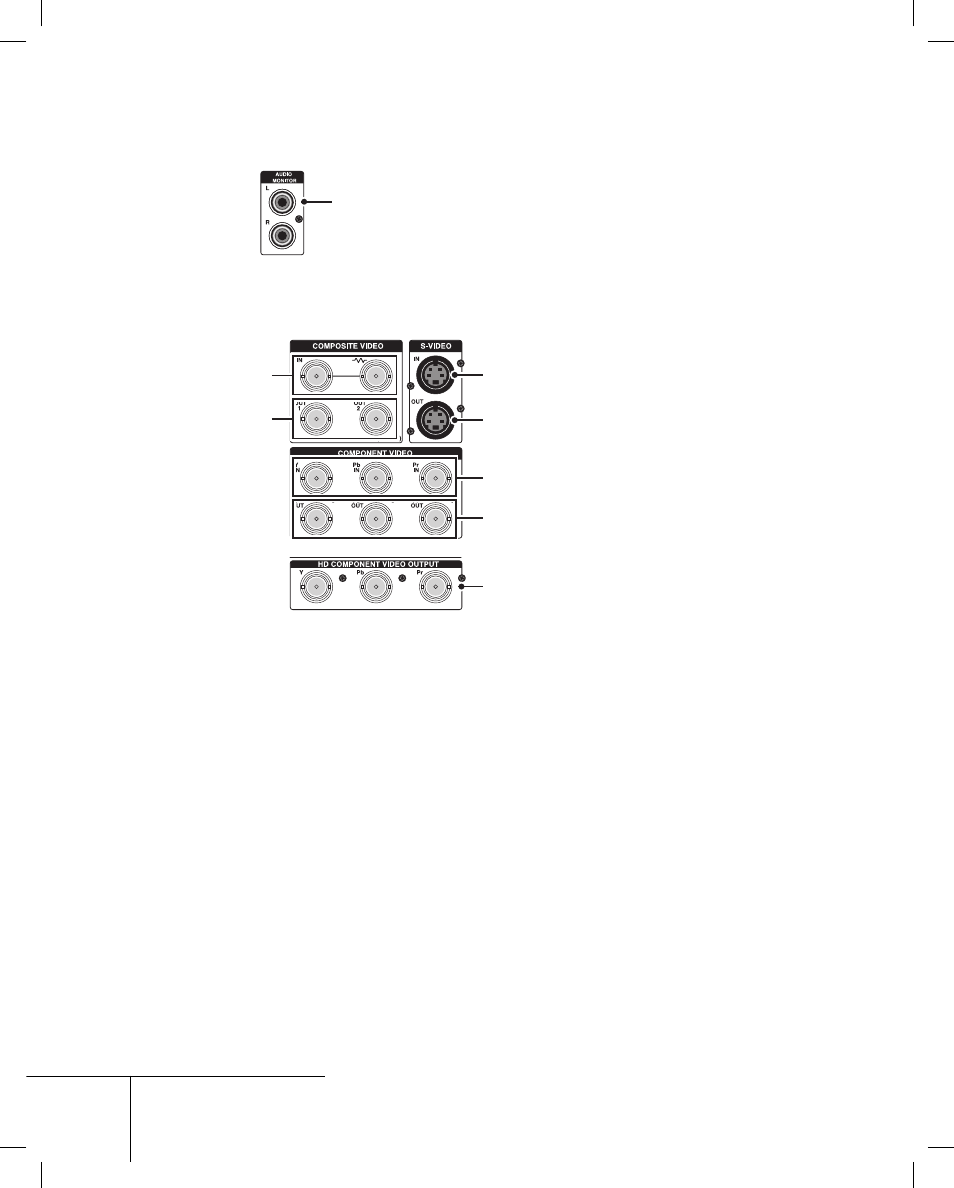

[2] Parte de salida del monitor de sonido
1
1 MONITOR DE SONIDO (I/D) (2 RCA)
Salida de monitor de sonido sin balance (sistema estéreo)
[3] Parte de E/S de vídeo analógico
3 1
4
7*
5
2
6
1 ENTRADA DE VÍDEO COMPUESTO (2 BNC)
Entrada compuesta (izquierda) y conexión directa (derecha)
2 SALIDA DE VÍDEO COMPUESTO (2 BNC)
Salida compuesta (1/2).
3 ENTRADA DE S-VIDEO (terminal S)
Terminales de entrada de S-Video.
4 SALIDA DE S-VIDEO (terminal S)
Terminales de salida de S-Video.
5 ENTRADA DE VÍDEO COMPONENTE (Y/Pb/Pr) (3 BNC)
Entrada de vídeo componente.
6 SALIDA DE VÍDEO COMPONENTE (Y/Pb/Pr) (3 BNC)
Salida de vídeo componente.
7* SALIDA DE VÍDEO COMPONENTE HD (Y/Pb/Pr) (3 BNC)
Salida de vídeo componente HD.
