Conecte el HDBX.
* HDBX-1000H (HDBX-1000S + HDBX-UG) se muestra a continuación.
A
B

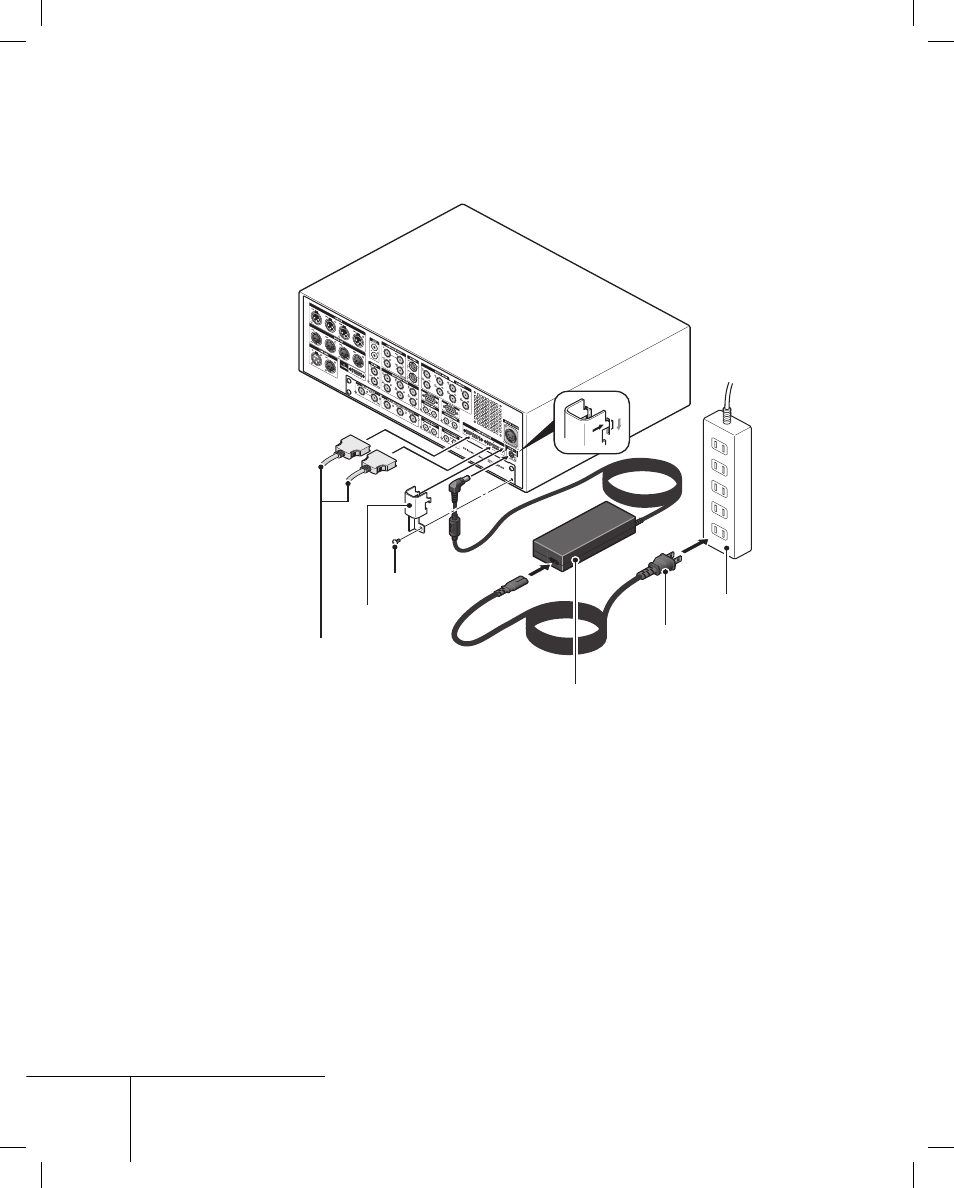

Tornillo (*1)
Accesorio metálico
de protección
Cables digitales de
conexión a HDBX
Toma
Las formas del cable difieren
según el destino
Adaptador de CA
3
Retire el tornillo (*1) que se muestra en la fi gura.
4
Conecte el adaptador de CA a HDBX.
5
Coloque el accesorio metálico de protección y fíjelo con el
tornillo (*1).
6
Conecte los cables digitales de conexión HDBX
(cables A y B).
HDBX tiene conectores A y B. Compruebe los tipos que se describen en los cables
(A o B) y conéctelos correctamente.
