9
Preparación del sensor
ATENCIÓN: No utilizar los pernos prisioneros si hay algún peligro de que una
persona pueda resultar herida por el metal que sobresale.
1. Retire la etiqueta situada sobre el encastre del sensor (parte A) (figura 2).
2. El sensor se puede sujetar al soporte de dos maneras. Escoja a o b.
a. Pernos prisioneros—resulta más fácil instalar y ajustar el sensor con los
pernos prisioneros M5. Sin embargo, sobresaldrán unos 20 mm (3/4") por
debajo del soporte una vez efectuada la instalación. Aplique fijador de roscas
no permanente a los dos pernos prisioneros. Rosque los pernos prisioneros
a la parte inferior del sensor.
b. Tornillos—omitir los pernos prisioneros. Cuando el sensor esté alineado en el
soporte, sujételo con los tornillos de latón para metales que se suministran. El
sensor quedará rasante con el soporte cuando la instalación esté terminada.
3. Retire la tapa protectora del conector del sensor en el cable. (Guarde la tapa
para proteger el conector cuando desmonte el sensor.)
4. Pase el extremo del cable correspondiente al conector del instrumento por el
centro de la junta.
5. Enchufe bien el conector del sensor al sensor. Encaja solamente en un sentido.
6. Empuje la junta (parte B) contra el sensor (y sobre los pernos prisioneros si pro-
cede). Debe orientar la junta de modo que el surco encaje sobre la pestaña de
alineación del conector y el encastre del sensor. Los orificios para los tornillos
en el sensor y en la junta estar alineados. (Puede resultar útil sostener la junta en
su sitio con cinta adhesiva de doble cara.)
NOTA: La flecha en la junta tendrá la misma orientación que la palabra
«FORWARD» en el sensor.
Copyright © 2008 Airmar Technology Corp.
sensor
flecha
perno prisionero M5 (2)
conector del sensor
junta (parte B)
encastre
número de serie
(hacia delante)
(parte A)
(solo a)

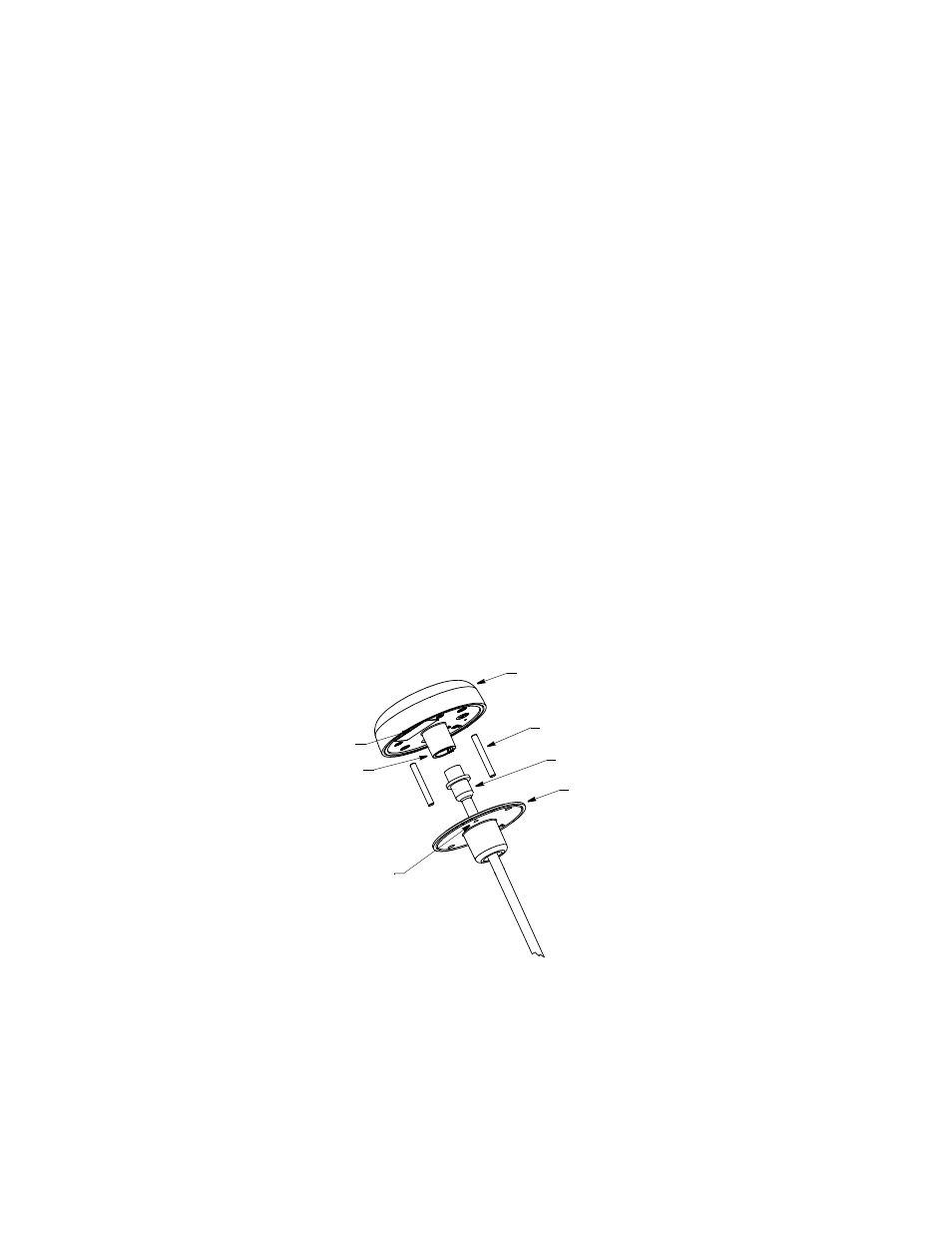

Figura 2. Preparación del sensor
