Interior

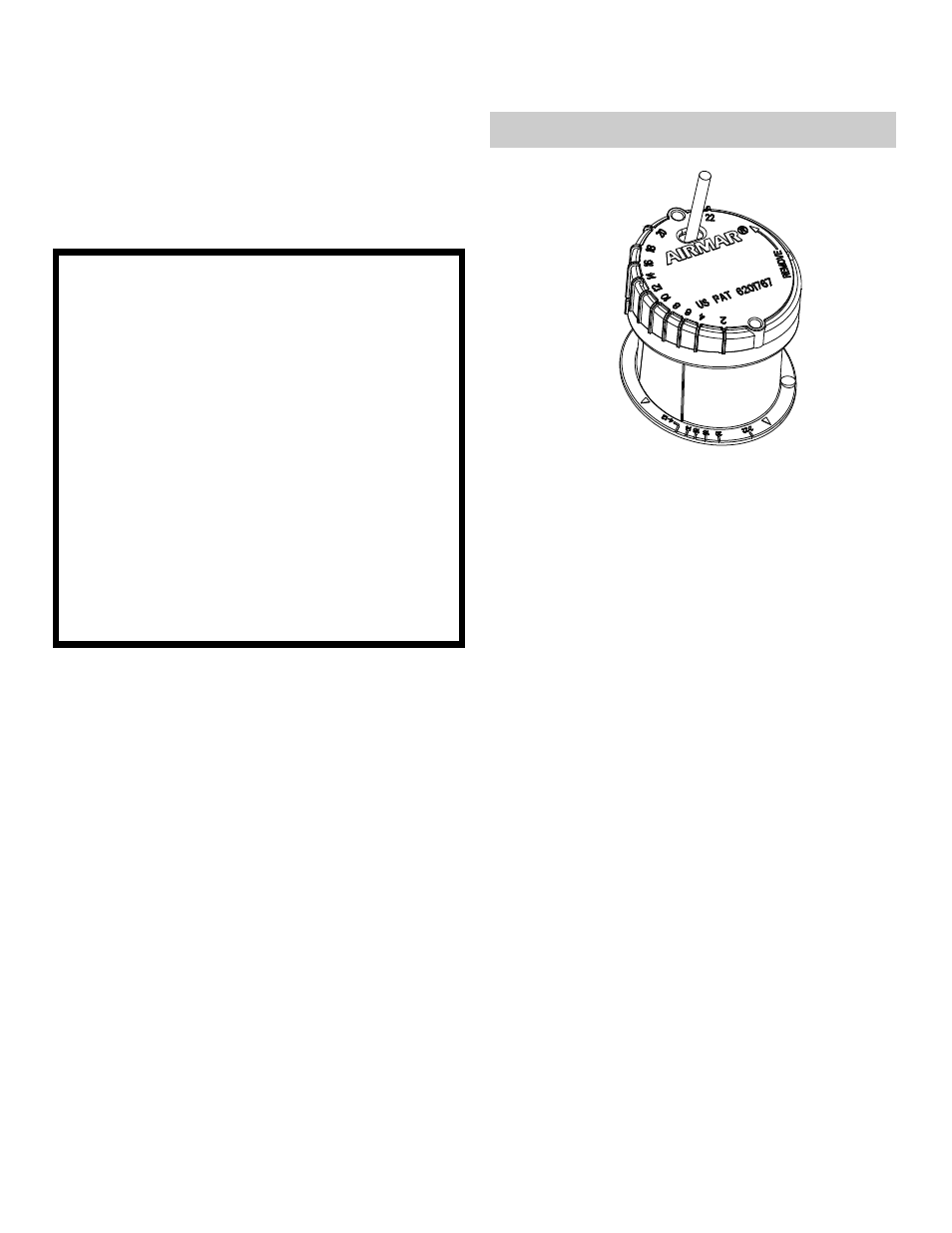

Transductor angular ajustable
Modelo P79
Patente USA Nº. 6 201 767. EP 1 118 074
Herramientas y materiales
Gafas de seguridad
Máscara antipolvo
Cinta adhesiva
Un palo
Detergente (algunas instalaciones)
Disolvente suave (por ejemplo alcohol)
Lijadora de disco (algunas instalaciones)
Bolsa de plástico fino sellable (algunas instalaciones)
Abrazaderas de cable (algunas instalaciones)
Lubricante al agua (p. ej. vaselina K-Y® (algunas instalaciones)
Transportador de ángulos o digital level
Escuadra
Lápiz
Sellador de silicona (por ejemplo GE Silicone I o Silicone II)
Destornillador
Vaselina (por ejemplo de la marca Vaseline®)
Propileno glicol (anticongelante/refrigerante no tóxico ) 71 ml (2,4 fl. oz.)
Nivel
Pasacascos (algunas instalaciones)
Instalación en un casco de sandwich de fibra de vidrio (ver página
4):
Taladro
Broca hueca
100 mm o 4"
Lijadora de disco pequeña
Epoxi de moldeo (Polypoxy #7035/7040) o resina
Vaso de papel
Agitador
Aplicaciones
• Fibra de vidrio unicamente
• Recomendado para barcos de motor de alta velocidad y
veleros de competición
• Admite un ángulo de pantoque máximo de 22°
Ubicación
Acerca de los cascos de fibra de vidrio
El casco de fibra de vidrio por debajo del transductor debe ser sólido.
Dado que el casco absorbe energía acústica, la trasmisión a través él
debilita el funcionamiento del transductor. Los cascos de fibra de
vidrio suelen tener algunas partes de sandwich para incrementar la
resistencia o reducir el peso. Estas zonas contienen un núcleo de
madera de balsa o espuma estructural, materiales que no son
buenos conductores de sonido. No se debe situar el transductor
en zonas del casco realizadas en sandwich.
Ubicación
PRECAUCIÓN: No montar el transductor cerca de una toma o
salida de agua ni detrás de redanes, herrajes o irregularidades
del casco que alterarán el flujo de agua.
Seleccione una ubicación:
• Donde la fibra de vidrio sea sólida (que la resina/fibra de vidrio no
contenga burbujas de aire) y donde no haya sandwich, material de
flotabilidad ni huecos con aire entre el forro interior y el forro exterior del
casco.
• Donde el casco por debajo del transductor esté en contacto con el
agua en todo momento.
• Donde el flujo del agua en la carena sea más estable, con un mínimo
de burbujas y turbulencia (especialmente a alta velocidad).
• Alejado de las interferencias causadas por fuentes de energía y
radiación, como por ejemplo: las hélices y los ejes, otras maquinarias,
otras ecosondas y otros cables. Cuanto menor sea el nivel de
interferencias, mayor será la ganancia utilizable de la ecosonda.
• Donde el haz del transductor no se vea obstruido por la quilla o el o los
ejes.
• Donde el ángulo de pantoque no sea superior a 22°.
• Donde, en el interior del barco, haya espacio suficiente para la altura de
la unidad, para apretar el aro de fijación y para instalar el transductor.
Anote los datos que figuran en la etiqueta del cable para consultas posteriores.
Referencia N°________Fecha___________Frecuencia________kHz
INSTRUCCIONES DE INSTALACIÓN GUIA &
ATENCIÓN: Utilice siempre gafas de seguridad y una
mascarilla para evitar daños personales.
PRECAUCIÓN: El casco de fibra de vidrio por debajo
del transductor debe ser sólido. El transductor no
transmitirá a través de la espuma o la madera de
balsa del núcleo del sandwich.
PRECAUCIÓN: No utilice un adhesivo epoxi, ya que
es demasiado quebradizo.
PRECAUCIÓN: No tire del transductor, ni lo lleve o
sostenga por el del cable. Podrían romperse las
conexiones internas.
PRECAUCIÓN: No utilice nunca disolventes. Los
limpiadores, los carburantes, los selladores, la pintura
y otros productos pueden contener disolventes
fuertes, como la acetona, que atacan a numerosos
plásticos y reducen considerablemente su resistencia.
IMPORTANTE: Lea las instrucciones en su totalidad
antes de proceder a la instalación. En caso de
discrepancia, estas instrucciones deben prevalecer
sobre otras instrucciones que pudiera contener el
manual del instrumento.
