Instalación
PRECAUCIÓN: La base debe ser estanca. Para asegurar una
buena adherencia, la superficie del casco por debajo y alrededor
de la base debe ser lisa, estar limpia y seca y no debe haber
pintura ni ningún otro material de acabado.
PRECAUCIÓN: No utilice un adhesivo epoxi, ya que es
demasiado quebradizo.
PRECAUCIÓN: La parte superior del transductor debe quedar
nivelada cuando finalice la instalación.
1. Mida el ángulo de pantoque del casco en la ubicación
seleccionada, con un transportador de ángulos o un nivel digital
(Figura 4). Mídalo con cuidado, ya que el transductor una vez
instalado tiene que encontrarse dentro de un margen de 5° con
respecto a la vertical.
2. La superficie del casco donde se va a montar debe ser lisa y no
debe haber pintura ni ningún otro material de acabado. Si la
superficie es rugosa, lije un área de 100 mm (4") de diámetro
con una lijadora de disco.
3. Para asegurar una buena adherencia, limpie y seque el área
seleccionada y la cara inferior de la base. Elimine el polvo, la
grasa o el aceite con un disolvente suave, por ejemplo alcohol.
4. Con una escuadra, trace en el casco una línea perpendicular a
la quilla a través del centro de la ubicación donde va a montar
el transductor. Esta línea servirá de guía para orientar la base.
5. Los números en la brida de la base representan los ángulos de
pantoque. Identifique el número que corresponda con más
exactitud al ángulo de pantoque del casco. Busque los
números correspondientes en el lado opuesto de la brida.
Mantenga las flechas de la dirección de la quilla en el lateral de
la base lo más cerca posible de la quilla, y alinee las dos
marcas elevadas que indican el ángulo de pantoque con la
línea de referencia trazada en el casco (Figura 5).
6. Cuando la ubicación del transductor sea óptima y la orientación
de la base se corresponda con el ángulo de pantoque del barco,
aplique un cordón generoso de sellador de silicona a la parte
inferior de la brida de la base (siga las instrucciones del
fabricante del sellador.). Presione firmemente la brida en su sitio
para formar una junta estanca. Deje que el sellador se seque.
7. Introduzca el transductor en el aro de fijación (Figura 6). Gire el
transductor hasta que la pestaña que corresponda con más
exactitud al ángulo de pantoque del casco quede alineada con
el indicador de ángulo en el aro de fijación. Para sujetar el
transductor al aro de fijación, introduzca los tornillos. No
apriete en exceso los tornillos.
3

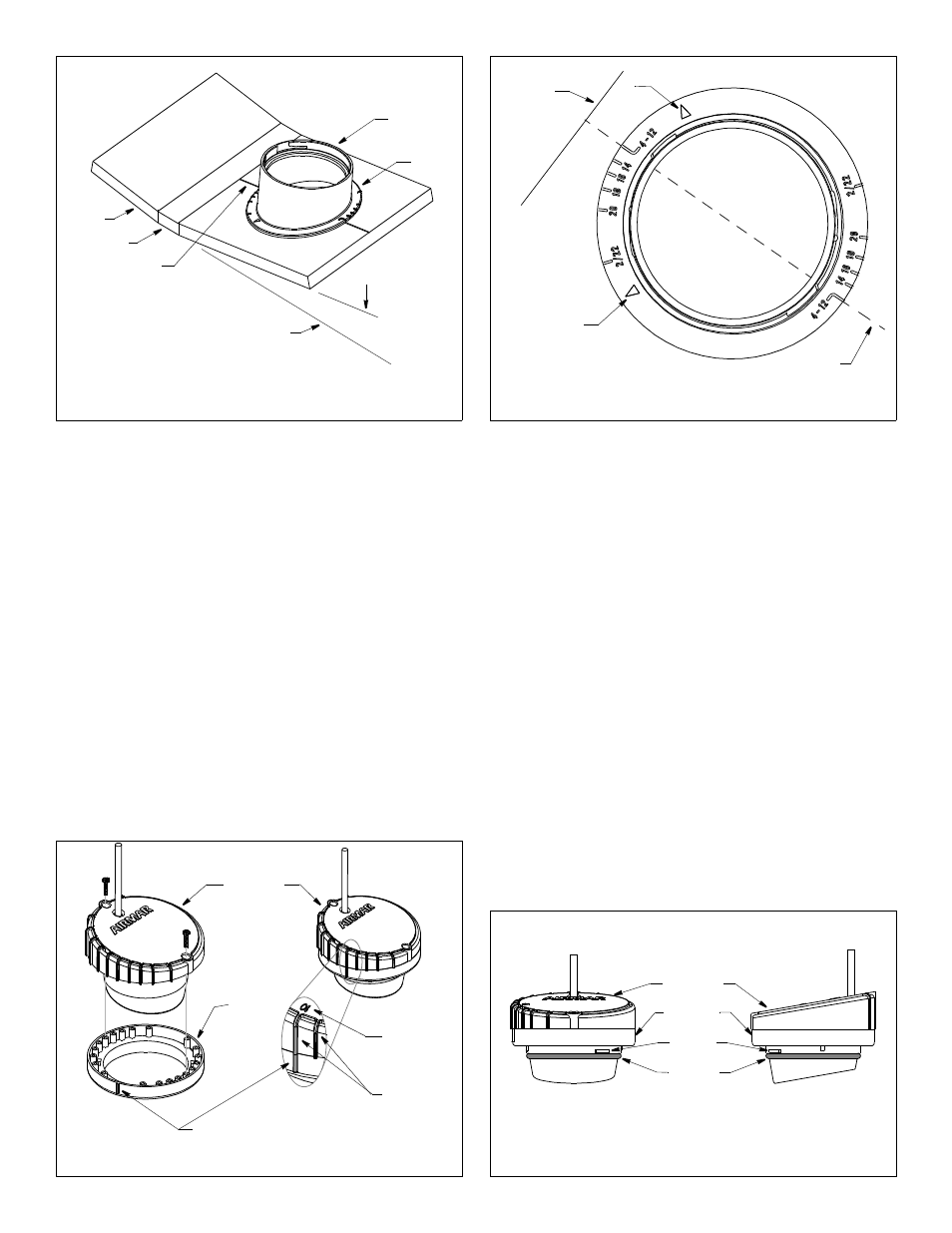

Figura 4. Ángulo de pantoque y línea de referencia
Ángulo de pantoque
Paralela a la línea de flotación
Casco
perpendicular a la
quilla
Base
Brida
Figura 5. Alineación de la brida de la base
Flecha en la dirección de la quilla
Flecha
Línea de referencia
Quilla
(se muestra un ángulo de pantoque de 4°–12°)
Figura 6. Unión del transductor al aro de fijación
Angle indicator
Detalle
Aro de
Transductor
Aristas
Ángulo de
Copyright © 2005 Airmar Technology Corp. Copyright © 2005 Airmar Technology Corp.
Copyright © 2005 - 2010 Airmar Technology Corp.
Línea de
Quilla
Figura 7. Colocación de la junta tórica e identificación de los salientes
Junta tórica
Transductor
Vista frontal Vista lateral
Aro de fijación
NOTA: Lubrique la junta tórica con vaselina
Copyright © 2005 - 2010 Airmar Technology Corp.
Saliente (2)
en la dirección
de la quilla
referencia
fijación
pantoque
de 10°
antes de colocarla en el conjunto del transductor.
