INSTRUCCIONES DE INSTALACIÓN
17
-2
76
-0
1-
sp
ani
sh
r
ev. 1
2
04
/10
/15
ATENCIÓN
¡Es obligatorio colocar el perno antirrotación!
El perno antirrotación mantiene la barquilla inmovilizada. Si no se coloca el perno
antirrotación, la barquilla podrá girar cuando el barco navegue. El efecto de ello
puede ser un movimiento violento y pérdida de gobernabilidad. Como conse-
cuencia, pueden producirse lesiones graves o mortales entre los pasajeros y
daños en el barco u otros daños materiales.

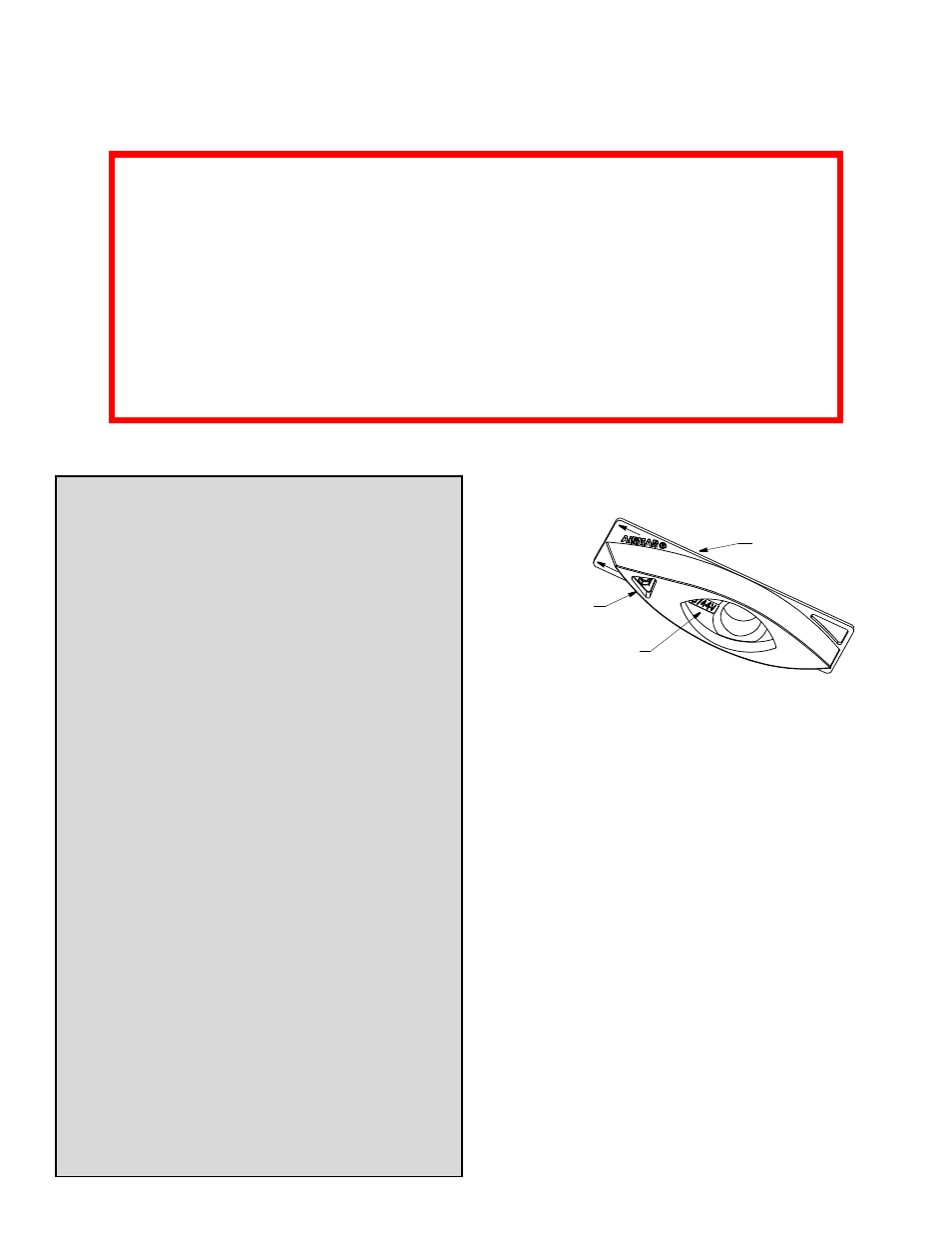

Barquilla de altas prestaciones
Para obtener unas prestaciones óptimas del producto
y reducir el riesgo de daños materiales, daños perso-
nales o un accidente mortal, observe las precauciones
siguientes .
IMPORTANTE: Utilice estas instrucciones junto con las
instrucciones de instalación del transductor. En caso de
discrepancias, estas instrucciones prevalecen sobre to-
das las demás.
ATENCIÓN: Utilice siempre gafas de seguridad y más-
cara antipolvo durante la instalación.
ATENCIÓN: La barquilla se debe instalar paralela a la quilla
a fin de asegurar la correcta gobernabilidad del barco.
ATENCIÓN: No instalar una barquilla que se haya cor-
tado de forma incorrecta. Cambiarla.
• Si se corta con un ángulo superior al máximo admisible, la
barquilla quedará sometida a un esfuerzo cortante contra el
transductor o el emplazamiento del perno y, por tanto, se
debilitará.
• No debe haber ningún espacio mayor de 3 mm (1/8") entre la
barquilla y el casco. Cuando el barco navegue, el agua entrará
por cualquier hueco e incidirá contra la barquilla con una
fuerza considerable que puede hacerla girar.
ATENCIÓN: El transductor de acero inoxidable y el
perno antirrotación deben aislarse del casco de metal
para prevenir la corrosión galvánica. Utilizar el manguito
de aislamiento que se suministra.
PRECAUCIÓN: No apretar en exceso la tuerca del
casco y la tuerca del perno antirrotación, ya que se
aplastará la barquilla o el casco.
PRECAUCIÓN: El transductor y el tapón triangular ama-
rillo deben estar embutidos a ras de la barquilla para que
no haya turbulencias en el flujo de agua por debajo del
transductor.
PRECAUCIÓN: No utilizar nunca productos que conten-
gan disolventes fuertes. Los limpiadores, los carbu-
rantes, los selladores, la pintura y otros productos
pueden contener disolventes fuertes, como la acetona,
que atacan a numerosos plásticos y reducen considera-
blemente su resistencia.
Herramientas y materiales
Gafas de seguridad
Máscara antipolvo
Taladro eléctrico
Brocas y brocas huecas (véase el Cuadro de especificaciones 1)
Orificio guía 3mm o 1/8"
Transportador de ángulos
Sierra de banda (hoja afilada)
Raspador o herramienta eléctrica
Papel de lija
Lima (instalación en casco de metal)
Detergente doméstico suave
or disolvente flojo (por ejemplo alcohol)
Sellador marino (adecuado para aplicaciones debajo de la línea de flotación)
Alicates extensibles
Mazo
Para la instalación en un casco de sandwich de fibra de vidrio se necesitan
herramientas y materiales adicionales (véase la página 4)
Identificación del modelo de transductor
El numero del modelo del transductor está impreso en la etiqueta
del cable.
Rebaje triangular para
Guía de corte
Número de modelo
el perno antirrotación
(algunos modelos)
