4
8. Lubrique la junta tórica con vaselina (Vaseline®). De este modo
se reforzará el sellado del conjunto y se impedirá la fuga de
líquido. Coloque la junta tórica en el conjunto del transductor
(Figura 7).
9. Cuando se haya secado el sellador de la base, introduzca en
ella 71 ml (2.4 fl. oz.) de polipropileno glicol. No introduzca una
cantidad excesiva. Observe las indicaciones del fabricante.
10.Con el indicador de ángulo en el lado de la quilla, fije el
conjunto del transductor en la base (Figura 8). (Los salientes
del aro de fijación se introducen en las muescas de la base.)
Presiónelo y gírelo en el sentido de las agujas del reloj hasta
que quede asentado. Cuando el transductor esté
correctamente instalado, la parte superior estará nivelada. Si el
ángulo de pantoque es pequeño, puede parecer que el
transductor está nivelado aunque no lo esté. Utilice un nivel
para comprobar la instalación.
Colocación y conexión del cable
PRECAUCIÓN: Si el transductor se le ha suministrado con un
conector, no extraiga el conector para facilitar la colocación del
cable. Si es preciso cortar y empalmar el cable, utilice la caja de
conexiones estanca Airmar ref. 33-035 y siga las instrucciones
que la acompañan. Salvo cuando utilice una caja de conexiones
estanca, si extrae el conector estanco o corta el cable la garantía
del transductor quedará anulada.
1. Lleve el cable hasta la ecosonda, con cuidado de no dañar el
forro del cable al atravesar mamparos u otros elementos del
barco. Utilice pasacables para que no se aplaste. Para reducir
las interferencias eléctricas, separe el cable del transductor de
otros cables eléctricos y fuentes de ruido eléctrico. Enrolle el
cable sobrante y sujételo con abrazaderas de cable para evitar
que resulte dañado.
NOTA: Algunos transductores se suministran con un cable
corto de aproximadamente 1 metro (3 pies) y un alargo. Sitúe
los conectores de 3 clavijas bien por encima de la línea de
flotación de la sentina. Para ello, utilice una de las dos
abrazaderas de cable que se incluyen para sujetarlos en uno u
otro lado de la conexión.
2. Para conectar el transductor al instrumento, consultar el
manual del instrumento.
Instalación en un casco de sandwich de fibra
de vidrio
La instalación en un casco de sandwich resulta complicada. El
objetivo es fijar la base a la superficie interior del forro exterior
del casco y, al mismo tiempo, impedir que penetre humedad en
el núcleo.
PRECAUCIÓN: No hay manera de determinar si el forro exterior
es sólido (ausencia de burbujas de aire en la fibra de vidrio) en la
ubicación seleccionada antes de cortar el forro interior.
1. Con una broca hueca de 100 mm o 4", corte a través del forro
interior y del núcleo en la ubicación seleccionada (Figura 9). El
material del núcleo puede ser muy blando. Aplique poca presión
a la broca hueca después de atravesar el forro interior para no
perforar de forma accidental el forro exterior.
2. Extraiga el tapón resultante de material del núcleo de modo
que el núcleo interior del casco quede expuesto. Lije la
superficie interior del forro exterior con una lijadora de disco
pequeña. Rebaje ligeramente el núcleo alrededor, si es posible.
3. Limpie y seque la superficie interior del forro exterior y el
transductor con un disolvente suave, por ejemplo alcohol, para
eliminar el polvo, la grasa o el aceite que pueda haber.
4. Coloque la base en la cavidad. Rellene el espacio entre la base
y el casco con epoxi de moldeo o resina, siguiendo las
instrucciones del fabricante.
5. Cuando el epoxi de moldeo o la resina se hayan secado, siga el
proceso de «Instalación» descrito en la página 3.
Transductor de recambio y repuestos
La información necesaria para pedir un transductor de recambio está
impresa en la etiqueta del cable. No retire la etiqueta. Cuando
efectúe el pedido, especifique el número de referencia, la fecha y la
frecuencia en kHz. Para mayor comodidad, anote estos datos en la
parte superior de la primera página.
Las piezas perdidas, rotas y gastadas se deben cambiar
inmediatamente.
Kit de base y junta tórica
33-268-01
Obtenga las piezas a través del fabricante del instrumento o en
un establecimiento de efectos navales.
Gemeco Tel: 803-693-0777
(USA) Fax: 803-693-0477
email: [email protected]
Airmar EMEA Tel: +33.(0)2.23.52.06.48
(Europa, Oriente Medio, África) Fax: +33.(0)2.23.52.06.49
email: [email protected]

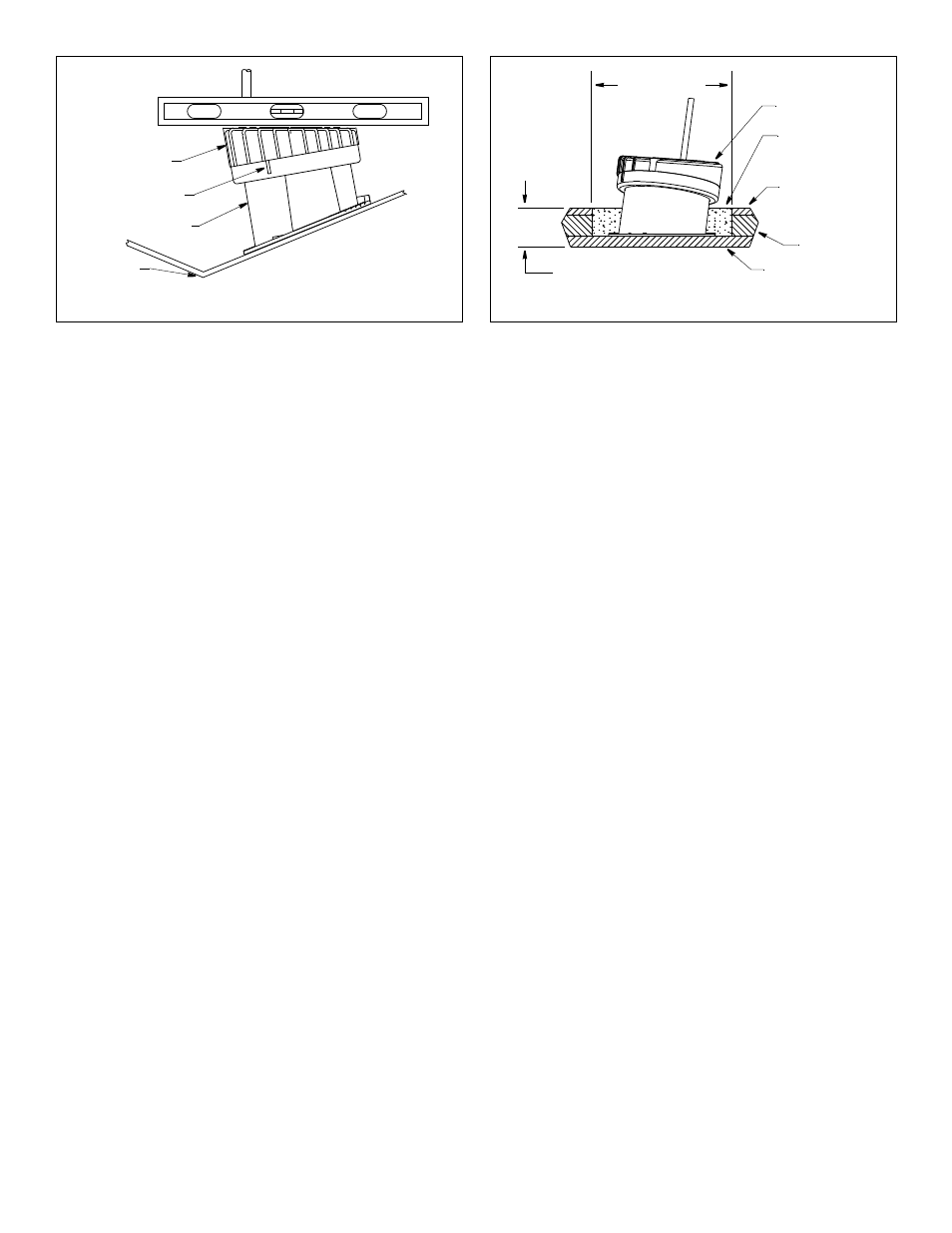

Figura 9.Instalación en un casco de sandwich de fibra de vidrio
Transductor
Forro interior
Núcleo
Forro exterior
Rellenar con epoxi
Espesor del casco
100 mm (4")
Copyright © 2005 Airmar Technology Corp.
Figura 8. La instalación terminada está nivelada
Copyright © 2005 Airmar Technology Corp.
Indicador de ángulo
Quilla
Conjunto
Base
NOTA: la parte superior
Copyright © 2005 - 2010 Airmar Technology Corp. Todos los derechos reservados.
del transductor
está nivelada
de moldeo o resina
del transductor
AIRMAR
®
TECHNOLOGY CORPORATION
35 Meadowbrook Drive, Milford, New Hampshire 03055-4613, USA
• www.airmar.com
