Conexión a una red NMEA 2000 ®
PRECAUCIÓN: En una red NMEA 2000 solo son necesarias dos resistencias ter-
minales. Más de dos degradarán el funcionamiento del bus.
Lleve el cable del sensor a la red NMEA 2000. Enchufe el conector de NMEA
2000 al nodo de red (figura 6). Enrolle el cable sobrante y sujételo con abrazade-
ras para evitar que resulte dañado.
NOTA: Los cables de sensor de más de 6 m (20') de largo tienen una resistencia
terminal incorporada en el conector del sensor (figura 7).
10
conector
conector
red
NMEA 2000
del sensor
locator
10

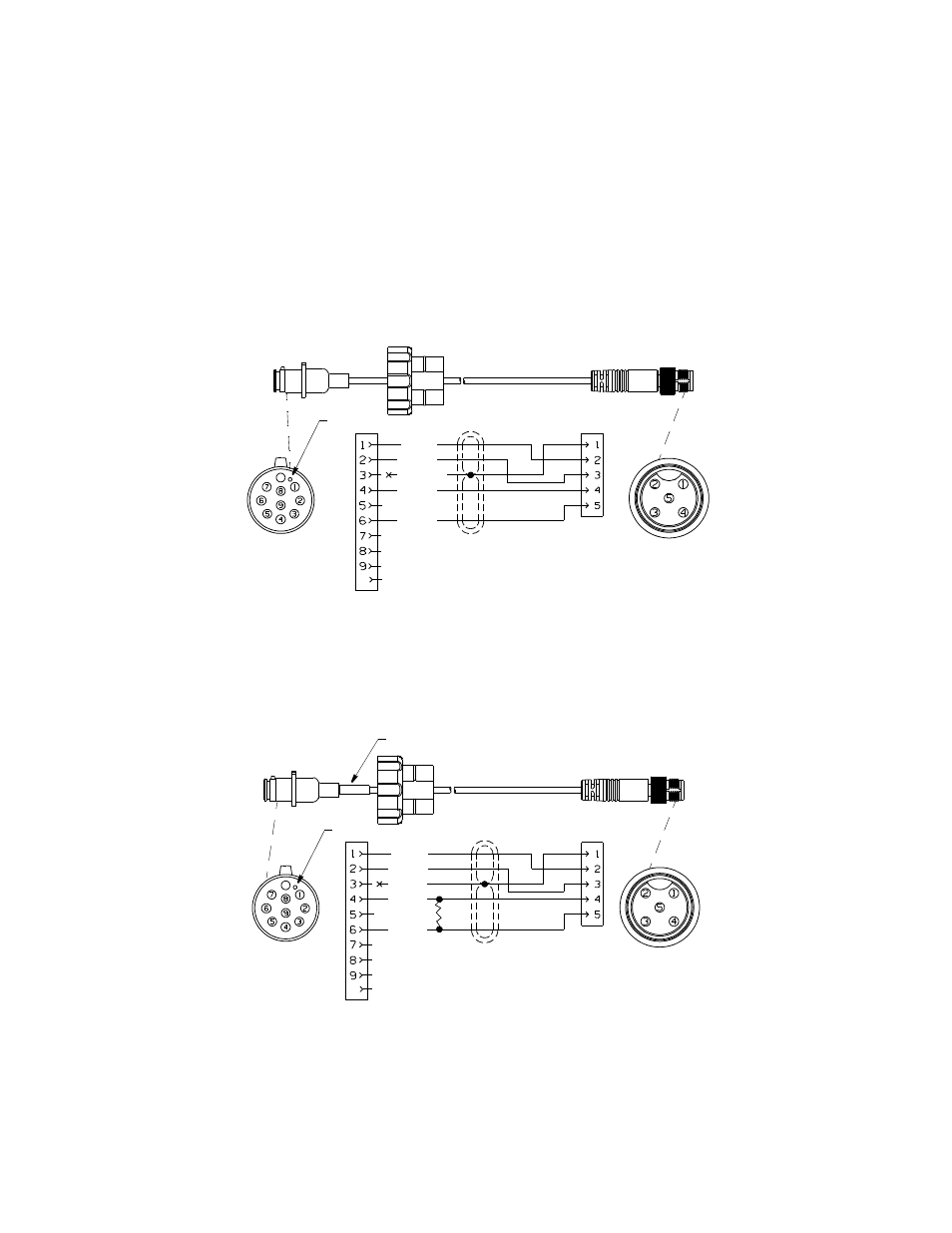

Figura 6. Cable del sensor NMEA 2000® [6m (20')]
Copyright © 2008 - 2011 Airmar Technology Corp.
Rojo
Negro
Descubierto
Blanco
Azul
10
conector
del sensor
conector
red
NMEA 2000
locator
120Ω
10
Figura 7. Cable del sensor NMEA 2000® [10m (33')]
Copyright © 2009 - 2011 Airmar Technology Corp.
Rojo
Negro
Descubierto
Blanco
Azul
resistencia terminal
