Sujeción del sensor al soporte
1. Pase el cable a través del soporte (figura 3).
2. Alinearese la palabra «FORWARD» hacia delante y paralela a la línea central
del vehículo/barco mientras sostiene con firmeza la junta contra el sensor.
a. Pernos prisioneros—empuje los pernos prisioneros a través del soporte.
Sujete el sensor al soporte con una arandela plana, una arandela de seguri-
dad y una tuerca moleteada (con el lado de metal contra la arandela) en
cada perno prisionero. Apriétela a mano solamente. No la apriete en
exceso.
b. Tornillos—coloque el sensor en el soporte verificando que los orificios del
sensor y la junta estén alineados. Por la parte inferior del soporte, sujete el
sensor con las dos arandelas planas, las arandelas de seguridad y los torni-
llos de latón para metales que se suministran.
3. Verifique que la palabra «FORWARD» en el sensor esté orientada hacia delan-
te y paralela a línea central de vehículo/barco. Para evitar que el sensor gire
después de haberlo alineado en el soporte, sujete el tornillo de presión de ca-
beza avellanada de 1/2" en el más adecuado de los dos orificios alternativos.
Copyright © 2008 - 2009 Airmar Technology Corp.
a b
sensor
cable
soporte
perno prisionero (2)
arandela plana (2)
arandela de seguridad (2)
tuerca moleteada (2)
tornillo de latón para metales (2)
tornillo de presión
junta

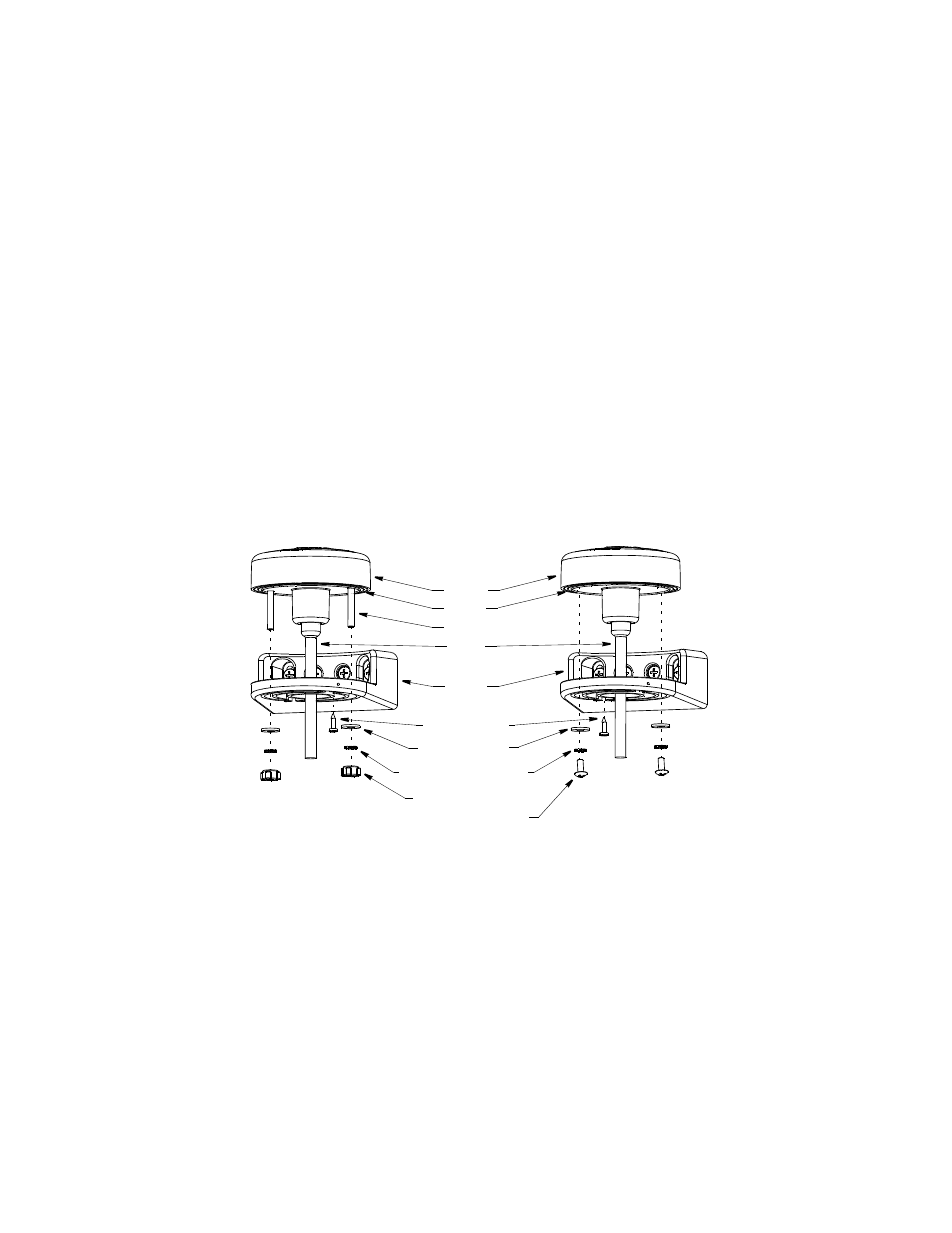

Figura 3. Instalación del sensor en el soporte
